acp: Mit Schnee zu höchster Reinheit

CO2-Schneestrahlreinigung von Sensoren

Sensoren, die in Fahrzeugen Drücke überwachen, sind funktionskritisch. Entsprechend hoch sind die Sauberkeitsanforderungen. Um die Vorgabe „kein Partikel größer 200 µm“ prozesssicher zu erfüllen, investierte ein weltweit führender Sensorhersteller in ein CO2-Schneestrahlreinigungssystem von acp mit vollautomatischem Teilehandling.


Mit einer breiten Palette innovativer, kundenspezifischer Sensoren und Kontrollgruppen für funktionskritische Anwendungen zählt die Sensata Technologies Holding N.V. zu den weltweit führenden Unternehmen in diesem Bereich. Die Produkte kommen in Automobilen, Flugzeugen und Elektromotoren zum Einsatz. Im PKW überwachen Mittel- und Hochdrucksensoren unter anderem Drücke im Common-Rail-, Kraftstoff- und Ölsystem sowie im Antriebsstrang.

Die Sensoren sind hinter den jeweiligen Filtersystemen montiert und erfüllen funktionsentscheidende Aufgaben. „Von Automobilherstellern und Tier 1 Zulieferern, speziell aus dem europäischen Raum, haben wir die Vorgabe erhalten, dass die Sensoren keine Partikel größer 200 µm aufweisen dürfen. Betroffen davon ist neben den neuen Generationen der Hochdrucksensoren für Common-Rail-Applikationen und der Mitteldrucksensoren für Anwendungen im Kraftstoff-, Öl- und Antriebssystem die laufende Produktion am Standort Malaysia. Dieser Sauberkeitswert ließ sich mit der bisher eingesetzten Wasserstrahlreinigung jedoch nicht erreichen“, berichtet Sander Slaa, Prozessingenieur Sensor-Produkte Europa bei der Sensata Technologies Holland N.V. im niederländischen Almelo.

Schnee zur Verbesserung der Teilesauberkeit

Da die CO2-Schneestrahltechnik in einem Unternehmensbereich in Mexiko für die Reinigung keramischer Oberflächen im Einsatz ist, sahen Sander Slaa und Dennis Giesen, Produktmanager Sensor-Produkte Europa, darin einen Ansatz zur Verbesserung der Sauberkeit in der Sensorproduktion. Nach einer Internetrecherche kontaktierten sie verschiedene Hersteller von Schneestrahl- und Trockeneisreinigungssystemen.

„Die Leistungsfähigkeit des CO2-Schneestrahlsystems der acp hat uns überzeugt. Außerdem verfügt dieses Unternehmen bereits über Erfahrung in der Automobilindustrie und ist in Europa ansässig, was die Prozessentwicklung für uns vereinfachte“, erklärt Dennis Giesen. Das gute Reinigungsvermögen des Verfahrens der acp GmbH, einem Unternehmen der ACI-Group, basiert auf der patentierten Überschall-Zweistoffringdüse. Durch die Düse wird flüssiges Kohlendioxid geleitet, das beim Austritt zu einem Schnee/Gas-Gemisch entspannt.

Diesem Kernstrahl wird Druckluft als Mantelstrahl zugeführt, der die CO2-Schneekristalle auf Überschallgeschwindigkeit beschleunigt. Der ungiftige und nicht brennbare CO2-Schnee entfernt durch die Kombination mechanischer, chemischer sowie thermischer Eigenschaften feste und filmische Verunreinigungen trocken und rückstandsfrei. Trifft der gut fokussierbare Strahl auf die zu reinigende Oberfläche verflüssigen sich die Schneekristalle und sublimieren nach dem Aufprall. Der dabei entstehende Sublimationsimpuls löst die anhaftenden Metall- und Kunststoffpartikel ab. Die geringe Härte der winzigen Schneekristalle gewährleistet die schonende und gleichzeitig reproduzierbare Reinigung der empfindlichen und teilweise sehr filigranen Sensoroberflächen.

Prozessentwicklung unter Reinraumbedingungen

Zur optimalen Anpassung des Verfahrens an die Anforderungen von Sensata erfolgten zunächst Versuche im Technikum von acp in einer normalen Umgebung. Um umgebungsbedingte Einflüsse weiter zu minimieren, regte der Anlagenhersteller an, zusätzliche Tests mit der Abteilung Reinst- und Mikroproduktion am Fraunhofer Institut für Produktionstechnik und Automatisierung (IPA) in Stuttgart durchzuführen.

Dafür wurde dort ein Schneestrahlsystem der acp aufgestellt. „Am IPA stand einerseits eine Reinraumumgebung zur Verfügung, die eine umgebungsbedingte Verschmutzung der Sensoren während und nach der Reinigung verhindert. Andererseits konnten dort die Sauberkeitskontrollen entsprechend der VDA 19 beziehungsweise ISO 16232 durchgeführt werden. Sie belegten, dass wir die geforderte Sauberkeit reproduzierbar erzielen“, erzählt Sander Slaa.Eine weitere Vorgabe von Sensata bestand darin, dass die Teile nach der Reinigung nicht mehr manuell gehandhabt werden dürfen.

„Die Sensoren werden nach der Endinspektion gereinigt und anschließend verpackt. Aus dem bisherigen Reinigungsprozess unserer Hochdrucksensoren wissen wir, dass manuelle Eingriffe zwischen der Reinigung und Verpackung das Risiko einer Rekontamionation beinhalten und daher großen Einfluss auf die Teilesauberkeit haben“, beschreibt Dennis Giesen.

Anlagenkonzept mit vollautomatischem Teilehandling

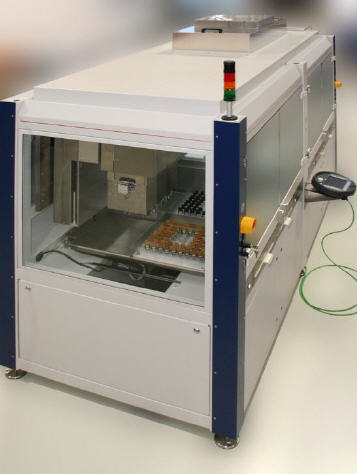

Um diese Anforderungen umzusetzen, entwickelten acp und das ebenfalls zur ACI-Group gehörende Automatisierungsunternehmen Day4 ecoTec ein maßgeschneidertes Anlagenkonzept. Es basiert auf einem nur etwa 3 x 1,5 m (L x B) großen Standardmodul, in das der CO2-Schneestrahlprozess integriert ist. Die hermetisch geschlossene Reinigungszelle steht bei Sensata Malaysia in einem Sauberraum und verfügt über eine Filter-Fan-Unit für die Reinluftversorgung. Ausgestattet ist das Modul auch mit einer Medienaufbereitung für das flüssige Kohlendioxid und die Druckluft.

Die kompakte Plug-and-Play-Lösung bietet außerdem den Vorteil, dass die Pneumatik- und Elektroschaltschränke vollständig integriert sind. Die Beschickung der Anlage erfolgt durch eine nach dem Poka Yoke Prinzip gestaltete Schubladeneinheit mit konsequenter Trennung nicht gereinigter und sauberer Werkstücke. In die Schubladen werden Trays eingestellt, in denen sich schmutzige Sensoren in einer definierten Position befinden.

Sobald die jeweilige Schublade in Position ist, entnimmt eine an einer Lineareinheit platzierte, Day4 ecoTec-spezifische Aufnahme zwei Sensoren und transportiert diese in die Reinigungseinheit, wo sie von einem speziellen Greifmechanismus übernommen werden. Anschließend strahlen jeweils zwei Düsen in einem definierten Winkel auf die Sensoren, die sich während des Reinigungsprozesses drehen. Um sicherzustellen, dass eine optimale Reinigungswirkung erzielt wird, überwacht ein inline positionierter Sensor den CO2-Schneestrahl kontinuierlich.

Abgereinigte Partikel werden sofort gezielt über ein Abluftmodul aus der Reinigungszelle entfernt. Nach der Reinigung übergibt der Greifmechanismus die Sensoren wieder an die Linearaufnahme. Dabei wird strikt zwischen “Schmutzig“- und „Sauberteilen“ getrennt, um eine Rekontamination nach der Reinigung auszuschließen. Die Sensoren werden in speziellen, über ein zweites Schubladensystem zugeführte, Reinteiletrays abgelegt.

Dieser Prozess dauert rund zehn Sekunden, so dass eine Taktzeit von nur fünf Sekunden pro Sensor erreicht wird. „Wir vergleichen Anbieter weltweit und denken, acp ist eines von sehr wenigen Unternehmen, das eine solche Aufgabe lösen kann“, sind sich Dennis Giesen und Sander Slaa einig. Dafür spricht auch, dass Sensata mit acp und Day4 ecoTec bereits an weiteren Projekten arbeitet.
