Spannsystem mit Aha-Effekt
Die Sammlung eigener Spannsysteme ist oft ein in langen Jahren gewachsenes Sammelsurium unterschiedlicher Systeme, die in den seltensten Fällen miteinander kompatibel sind. Käufer moderner CNC-Maschinen sollten die Gelegenheit nutzen und gleichzeitig in modernes Spann-Equipment investieren, um die Leistungsfähigkeit modernen Maschinenbaus voll auszureizen. Gressel hat dafür Passendes im Portfolio.
grepos-5X

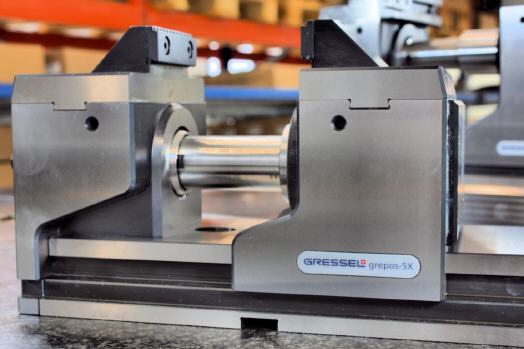

Der grepos-5X eignet sich dank seiner kompakten Bauweise ganz besonders für Fünfachs-Maschinen.
Mit Argusaugen und dicken Vergleichstabellen werden Maschinen miteinander verglichen, wenn ein altgedientes Produktionsmittel ersetzt werden soll. Kurze Werkzeugwechselzeiten, rasante Eilgänge, eine hohe Wiederholgenauigkeit und die Menge vorausberechneter CNC-Sätze sind nur einige Merkmale, mit denen Maschinenbauer beim Käufer zu punkten versuchen. Ein lobenswerter Reigen wichtiger Kenndaten, deren Wert stark schrumpft, wenn ungeeignete Spannmittel den Weg in die neue Maschine finden.
Der Wert hochwertiger Spannmittel wird immer noch vielfach unterschätzt. Die Stückkosten soll die Maschine alleine senken, was schlicht Wunschdenken ist. Vergleichbar dem Irrtum, dass sich alleine aus der Leistung ihrer Rennwagenmotoren etwas über die Gewinnaussichten eines Rennstalls aussagen lässt. Sieger gewinnen nie alleine, sondern brauchen Teammitglieder, die den Weg dorthin ebnen helfen.
Gerade hochwertige Spannsysteme sind ein wichtiger Teil im Maschinen-Team. Insbesondere Spannsysteme von Gressel haben viele Fähigkeiten, die siegen helfen. Da wäre beispielsweise die hochwertige Verarbeitung, die verhindert, dass Späne an die Spindel kommen. Dadurch wird schon einmal der Pflegeaufwand minimiert. Eine wohlüberlegte Konstruktion sorgt zudem dafür, dass im Reinigungsfall die Spannmittel rasch zerlegt und wieder zusammengebaut sind. ›Kleinigkeiten‹, die dafür sorgen, dass die Maschine Geld verdienen kann und nicht länger als unbedingt nötig stillsteht.
Doch es kommt noch besser. Gressel hat ein umfassendes Konzept rund um seine Spannmittel ersonnen, sodass diese in jeder Hinsicht untereinander kompatibel sind und so die produktive Zeit der Maschine erhöht wird. Angefangen beim Nullpunktsystem gredoc bis zu den verschiedenen Spannturm-Ausführungen – alles passt zusammen, nichts ist sich fremd.
Wer also eine neue Maschine in Augenschein nimmt, sollte gleichzeitig die Spannmittel mit einbeziehen, die in der Lage sind, die Maschinenfähigkeiten voll auszureizen. Dazu hört natürlich auch ein Nullpunkt-Spannsystem.
Der große Vorteil von Nullpunktspannsystemen ist, dass es damit jederzeit möglich wird, die Teile auf unterschiedlichen Maschinen zu bearbeiten, ohne diese erst zeitraubend ausrichten zu müssen. Selbst die Maßkontrolle auf Messmaschinen wird so problemlos möglich, was die Produktionssicherheit beträchtlich erhöht. Zudem sind Maßabweichungen durchs einfache Wiederaufspannen auf die Werkzeugmaschine ohne Klimmzüge korrigierbar.
Gressel hat dazu etwas Besonderes im Angebot: gredoc. Das gredoc-Nullpunktspannsystem arbeitet mit einer Einzugskraft von 20 kN, womit es auch für forschere Zerspanungsschnitte geeignet ist. Freistellungen an den Passflächen machen gredoc unempfindlich gegen Späne und Kühlmittel und erleichtern zudem dessen Reinigung. Der große Aufnahmebolzen, der einen Durchmesser von 40 Millimeter besitzt, wird von einer Spannschraube in schrägem Winkel in zwei runde Passflächen, ähnlich einem Prisma, geschoben, was höchste Präzision und Wiederholgenauigkeit verspricht. Eine 90-Grad-Indexierung ermöglicht den raschen Umbau des Spannmittels in eine andere Position.
Sämtliche Spannmittel von Gressel können mit diesem Nullpunktsystem ausgerüstet werden, sodass deren Rüstvorgang nur wenig Zeit in Anspruch nimmt. Durch Bestückung des Frästisches mit mehreren gredoc-Systemen sind sogar unterschiedliche Teile in einem Maschinenlauf herstellbar. Besonders große Teile können direkt mit dem gredoc-Aufnahmebolzen bestückt und ohne Spannmittel im gredoc-System befestigt werden. Dies eröffnet die Möglichkeit der umfassenden Komplettbearbeitung, da keine Störkanten beachtet werden müssen.
Für die Nachrüstung eignen sich so gut wie alle Maschinen, da diese in der Regel über einen T-Nutentisch verfügen. Auch an Maschinentischen mit 50mm-Rastbohrungen haben die Gressel-Entwickler gedacht, sodass auch hier das gredoc-System genutzt werden kann. Sobald gredoc auf einem Tisch einmal aufgespannt und ausgerichtet ist, können fortan sämtliche mit gredoc ausgerüstete Spannmittel ohne großen Zeitverlust präzise gespannt werden. Und da gredoc dank seiner Konstruktion eine hohe Präzision mit günstigen Beschaffungskosten kombiniert, ist die Hürde in eine automatisierte Fertigung niedrig, was am besonders kurzen ROI freudig registriert werden kann.
solinos

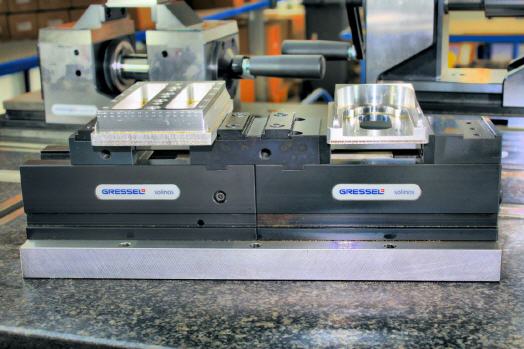

Die solinos-Reihe gibt es in mechanischer und hydraulischer Ausführung.
Kompakt und kräftig
Zur problemlosen und automatisierten Fertigung sind Spannmittel nötig, die so kompakt wie nur möglich konstruiert sind und keine unnötigen Kollisionskanten besitzen. Dazu kommt noch, dass die zu fertigenden Teile im Fall einer fünfachsigen Bearbeitung möglichst weit vom Frästisch entfernt gespannt werden sollten, um problemlos alle zerspanungsrelevanten Stellen zu erreichen.
Alle diese Überlegungen sind in den grepos-5X eingeflossen, den das Schweizer Unternehmen Gressel zur letzten EMO vorgestellt hat. Der kompakte Aufbau ist konstruktiv störkantenoptimiert. Der gedrungene Kraftspanner ist dennoch extrem stabil. Hervorgeschobene, breite Führungen des beweglichen Backens sorgen für hohe Präzision und sichere Aufnahme der Spannkräfte. Diese werden durch eine kräftige Spindel auf Zug erzeugt, was Durchbiegungen des Schraubstockgrundkörpers auf ein absolutes Minimum reduziert.
Vorbei ist die Zeit, wo derartige Schraubstöcke mit Drehmomentschlüsseln angezogen wurden. Per Handrad wird beim grepos-5X die Spannkraft vorgewählt. Diese Spannkraft, die zwischen 0 und 40 kN stufenlos einstellbar ist, kann durch eine einfache 200-Grad-Rechtsdrehung des Spannschlüssels ohne große Kraftanstrengung aufgebracht werden. Der geringe Abstand zwischen Spindel und Werkstückspannung stellt sicher, dass die Kraft von maximal 40 kN zuverlässig und konstant vorhanden ist. Damit ist es problemlos möglich, empfindliche Teile ebenso wie robuste Werkstücke ohne Gefahr des Herausreißens zu bearbeiten.
Dank eines Trapezgewindes ist der bewegliche Backen rasch positioniert, was die Einrichtezeit auf verschiedene Werkstückgrößen sehr in Grenzen hält. Durch die vollständige Kapselung ist die Spindel keinerlei Verschmutzung ausgesetzt, was dem Pflegeaufwand zugutekommt.
Das Gressel-Produkt ist dank austauschbarer Backen sehr vielseitig einsetzbar. So sind beispielsweise Gripp-Backen zum Schruppen ebenso orderbar, wie Prismenbacken zur Aufnahme zylindrischer Teile.
Wer zwischendurch immer einmal wieder besonders große Teile spannen muss, braucht künftig keinen größeren Kraftspanner vorhalten, denn auch dafür haben sich die Schweizer eine clevere Lösung einfallen lassen. Es genügt, den beweglichen Backen über einen zweiten Grundkörper zu schieben und eine Zugstangenverlängerung zu montieren. Durch diesen Kniff können mit dem grepos-5X Teile von Papierstärke bis 749 Millimeter Länge sicher gespannt werden. Und das Tolle ist, dass dank des Baukastensystems sich das Handling wesentlich vereinfacht, da nur relativ leichte Kraftspannerteile bewegt und montiert werden müssen, was den Einsatz eines Kranes für schweres Spannzeug überflüssig macht.
centrinos

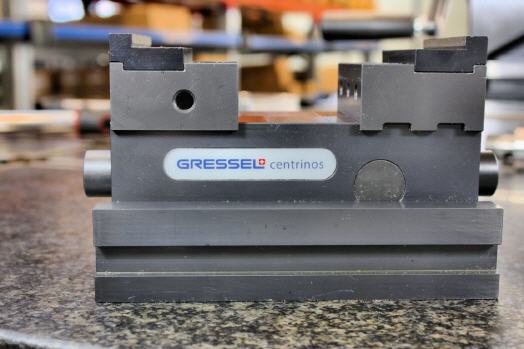

Eine sehr lange Führung der Spannbacken sorgt beim centrinos für nur minimales Abheben beim Spannvorgang.
Perfekte Spannprofis
Die wohlüberlegte Konstruktion der Gressel-Produkte setzt sich bei den Produkten centrinos, gripos, solinos und den Spanntürmen fort.
Die centrinos-Baureihe eignet sich besonders für Serienarbeiten. Die gekapselten und robusten Spannkörper gibt es in den Größen 65 und 100. Späne können durch die Kapselung nicht an die Spindel, was den Reinigungsaufwand minimiert. Eine sehr lange Führung der Spannbacken sorgt für nur minimales Abheben beim Spannvorgang. Der centrinos bietet in der Größe 100 bis zu 30 kN Spannkraft. Leicht austauschbare Aufsatzbacken ermöglichen das einfache Bearbeiten von Zunderteilen ebenso, wie von geschliffenen Teilen. Durch seinen symmetrischen Aufbau ist der centrinos prädestiniert für die Fünfachsbearbeitung, eignet sich aber ebenso für den Einsatz auf Grundplatten und Spanntürmen. Centrinos meistert problemlos Mehrfachspannungen und lange Teile, indem mehrere centrinos entsprechend kombiniert werden.
Mit dem gripos hat Gressel einen Maschinenschraubstock im Portfolio, dessen Spannung auf Zug erfolgt, was ein Durchbiegen des Schraubstockkörpers verhindert. Er besitzt eine Schnellverstellung und eine stufenlos einstellbare Spannkraft mit patentierter Hebel-Schnellspannung. Auch bei diesem Schraubstock lassen sich die Backen rasch wechseln. Kräftige Nut- und Federverbindungen sorgen für Stabilität. Durch einen besonders geringen Demontageaufwand ist der gripos leicht zu reinigen. Natürlich steht auch dem gripos die ganze Breite an Spannbacken zur Verfügung, die Gressel im Programm hat, die zudem leicht auszuwechseln sind. Besitzer von gripos müssen sich nicht über am Tisch anschlagende Kurbeln ärgern, da die Spannkraft, wie erwähnt, per Spannhebel, der lediglich eine Drehung von 200 Grad ausführt, aufgebracht wird.
Die solinos-Reihe ist eine ganz besondere Reihe. Sie gibt es in mechanischer und hydraulischer Ausführung. Auch diese Reihe besitzt eine 100%-Kapselung und modulare Wechselbacken. Drei Größen (40/65/100) erlauben ein optimales Spannen unterschiedlich großer Teile. Solinos ist insbesondere für Mehrfachspannungen, Teilapparate und die Automation prädestiniert. Bis auf den solinos 40 bieten alle eine zusätzliche hydraulisch ansteuerbare Ausführung. Für diesen Zweck bietet Gressel ein Pnymohydraulikaggregat an. Das Aggregat wandelt 6 bar Luftdruck in 200 bar Hydraulikdruck um. Solinos hat aber noch mehr zu bieten: es besitzt ein Kupplungs-Schnellwechselsystem, um die Spannbacken rasch zu wechseln, ohne viele Schrauben lösen zu müssen. Natürlich kann solinos mit weiteren Spannmitteln, etwa mit einer Pendelplatte oder einer Adapterplatte bestückt werden. Wendebacken ermöglichen das Aufnehmen von unförmigen, rohen, runden Werkstücken. Werden zwei solinos hintereinander gespannt, können große Teile problemlos gespannt werden. Dank dieser Talente macht die solinos-Serie auch in der Automation und in CNC-Maschinen eine gute Figur.
Es zeigt sich, dass hinter den Gressel-Produkten ein wohldurchdachtes Konzept steht, dessen Quelle in der eigenen Gressel-Praxis zu suchen ist. Denn Gressel setzt seine eigenen Spannmittel auch für die Fertigung ebendieser Produkte ein. Dazu werden auch die Gressel-Spanntürme verwendet, die ganz entscheidend zur hohen Genauigkeit der Gressel-Spannmittel beitragen. Durch das tägliche Feedback sind die Gressel-Konstrukteure in der Lage, ihre Produkte in kürzester Zeit zu optimieren. Ein Grund mehr, sich das Portfolio von Gressel einmal näher anzusehen.
gredoc

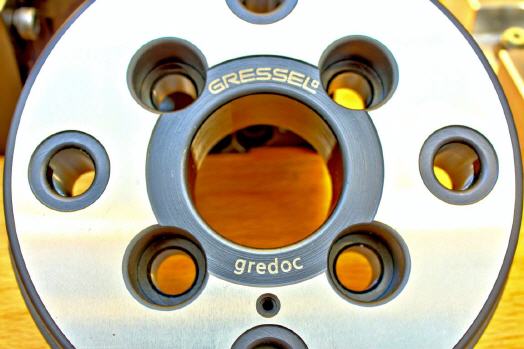

Durch seine besondere Konstruktion ist das Nullpunkt-Spannsystem gredoc hochpräzise und doch sehr schmutzunempfindlich.
