Hydraulik ohne Aggregat und Verrohrung

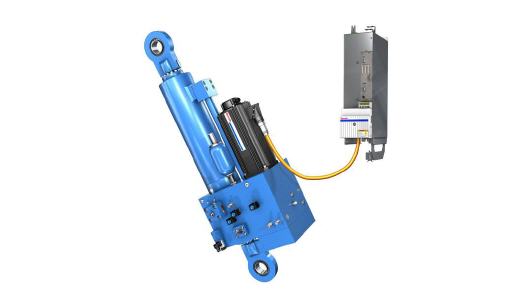

Autarke Achsen von Rexroth
Mit dem Antriebskonzept „autarke Achse“ arbeitet Rexroth in engen Entwicklungspartnerschaften mit den Kunden an neuen Maschinenkonzepten. Rexroth bietet Konstrukteuren die Vorteile hydraulischer Linearbewegungen, ohne den bisherigen Aufwand durch hydraulische Aggregate und die dazu notwendige Verrohrung.
Konstrukteure schätzen hydraulisch erzeugte Linearbewegungen, weil sie damit auf engstem Bauraum sehr hohe Kräfte aufbringen können. Vor allem benötigen sie keine mechanischen Übertragungselemente. Hydraulische Antriebe arbeiten weitgehend verschleiß- und wartungsfrei. Allerdings mussten Maschinenhersteller bislang ein Hydraulikaggregat berücksichtigen und den Aufwand für die Verrohrung einkalkulieren. Nicht so bei der autarken Achse.
In dem neuen Konzept ist der Fluidkreislauf komplett in das Plug & Run-Modul integriert. So sind keine externen Aggregate und keine Verrohrungsarbeiten notwendig. Das reduziert die Zahl der erforderlichen Komponenten und senkt den gesamten Installationsaufwand auf den einer elektromechanischen Achse. Somit sind, für die Montage und Inbetriebnahme, keine spezifischen Hydraulikkenntnisse nötig.
Die autarke Achse bringt gleichermaßen Druck- und Zugkräfte bis 6.200 kN auf. Konstrukteure realisieren verschiedenste Prozessaufgaben mit der feinfühligen Druck- und Positionsregelung und erreichen bei hoher Dynamik Genauigkeiten von bis zu +/- 1 µm.
Die konsequent digital realisierte Umsetzung, von der Ansteuerung und Regelung, über den drehzahlvariablen Pumpenantrieb, die integrierte Ventilsteuerung bis zum umschaltbaren Zylinder mit Eilgang und Kraftfunktion, eröffnet neue Möglichkeiten, ohne auf die Vorzüge der Hydraulik verzichten zu müssen. Zudem wird die Linearbewegung hoch genau, mit großen Kräften sowie hoher Dynamik ausgeführt, ist dabei äußerst energieeffizient und leise, und die Achse arbeitet auch noch bei abgeschaltetem Motor weiter. Dem System muss bei voller Last keine externe Antriebsenergie zugeführt werden, es entsteht kein Motorgeräusch. Dies erfolgt über die Regelungsfunktion der Digitalhydraulik solange bis die hydraulisch, optional elektrisch, gespeicherte Überschussenergie verbraucht ist.
Die autarke Achse benötigt wie ein ganz normaler elektrischer Antrieb ausschließlich einen Anschluss an die Stromversorgung. Über die Multi-Ethernet-Schnittstelle des intelligenten Antriebsreglers setzt der Inbetriebnehmer wie gewohnt die Parameter. Bei der Parametrierung kann der Inbetriebnehmer Sicherheitsfunktionen bis Performance Level e nach DIN ISO 13849 oder SIL 3 nach DIN ISO 61508 realisieren.
Die autarken Achsen sind dadurch flexibel auf die jeweilige Antriebsaufgabe anpass- und optimierbar. Rexroth bietet damit einen Linearantrieb für große Leistungen der, bezüglich einfacher Maschinenintegrierbarkeit, Zustandsüberwachung, Prozessdatenaustausch und Flexibilität, neue Maßstäbe setzt. Dabei handelt es sich nicht um Zukunftsprodukte, sondern heute schon aus Katalogware montierbare und mit projektbezogener Freigabe lieferbare Lösungen, die einen entsprechenden Applikationsaufwand erfordern.
