Optimal greifen und verriegeln

Ganter vereint Funktionen

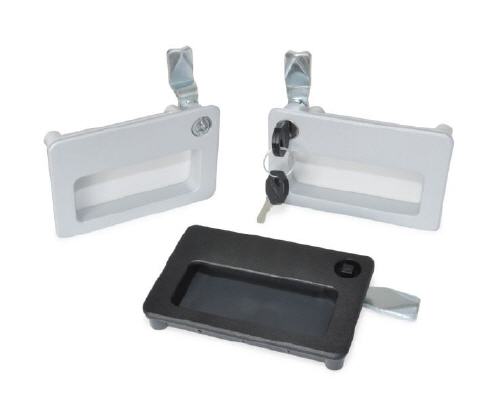

Es gibt Anwendungen, da sollen Klappen oder andere Öffnungen sicher zu verriegeln und zugleich griffgünstig zu betätigen sein. Auch dafür bietet Ganter eine funktionsintegrierte Lösung: die GN 115.10 Verriegelungen mit Griffschale.


Zwei Funktionen in einem Element – das reduziert die Teilemenge, damit Kosten für Beschaffung sowie Montage und vereinfacht die Nutzung. So auch beim Ganter Normelement GN 115.10, das Verriegelung plus Griffschale verbindet – und so das sichere Verschließen und Öffnen unterschiedlichster Türen einfacher und komfortabler macht. Die Normelemente bestehen aus zwei Teilen: der Frontrahmen aus robustem, kunststoffbeschichteten Zink-Druckguss einschließlich Verriegelungs-Mechanik sowie der Kunststoff-Schale, die von der Innenseite der Klappe mit Schrauben in der Einbauöffnung manipulationssicher befestigt wird.

Der Frontrahmen schließt bündig mit der Klappenaußenseite ab, die Verriegelungsmechanik orientiert sich nach innen. Verriegelt wird mittels einer 90 Graddrehung des Riegelantriebs – wobei der eigentliche Riegel mit seinen Anlaufschrägen diesen Vorgang leicht macht und für Klappenstärken von 4 bis 50 Millimeter erhältlich ist. Um allen denkbaren Einschraubsituationen gerecht zu werden, kann zwischen einer „linken“ bzw. „rechten“ Version gewählt werden, deren Riegel je nach Wunsch durch Rechts- oder Linksdrehung zum Verschließen gedreht werden kann.

Zum Verriegeln selbst bedarf es eines Steckschlüssels (GN 119.2) in bewährter Dreikant-, Vierkant-, Schlitz- oder Doppelbart-Ausformung – oder aber per echtem Schlüssel. In dieser Variante lässt sich die Tür nicht nur verriegeln, sondern auch abschließen. Je nach Anwendung stehen dafür einheitlich oder unterschiedlich schließende Schlösser zur Verfügung. Dieses auf den ersten Blick einfache Normelement zeigt in besonderer Weise jene enorme Variantenvielfalt, die notwendig ist, um möglichst viele spezifische Anforderungen abzudecken.



Mehr Informationen:

Kontakt  Herstellerinfo
Otto Ganter GmbH & Co. KG
Normteilefabrik
Triberger Straße 3
78120 Furtwangen
Tel.: +49 (0) 7723 6507-0
Fax: +49 (0) 7723 4659
E-Mail: info@ganter-griff.de
www.ganter-griff.de
