Titan sägen - eine echte Herausforderung

HCS 70 meistert Herausforderung

Das Unternehmen Forginal Industrie S.A. im mittelfranzösischen Thiers fertigt unter anderem medizinische Prothesen. Insbesondere für den schwer zerspanbaren Werkstoff Titan liefert eine Hochleistungskreissäge HCS 70 von Behringer Eisele aus Weilheim / Teck beste Ergebnisse in Sachen Wirtschaftlichkeit, Präzision aber auch Sicherheit für die Mitarbeiter.


Mehr als eine Million Implantate für die orthopädische Industrie Frankreichs sind eine Referenz, die nicht zu verachten ist. Nicht umsonst kann sich Forginal Industrie S.A. Markführer in der Herstellung von Prothesen nennen. Das rund 100 Mitarbeiter zählende Unternehmen zwischen Clermont-Ferrand und Lyon erwirtschaftete zuletzt einen Jahresumsatz von 15 Millionen Euro. Von der Planung über die Umsetzung bis zur Oberflächenbehandlung bietet Forginal Industrie S.A. die gesamte Bandbreite an Bearbeitungsschritten und garantiert zudem eine absolut vertrauliche Projektabwicklung, da konsequent auf Unterlieferanten verzichtet wird. „Die Forschung und Entwicklung neuer Prothesen ist ein sensibles Thema, deshalb bleiben sämtliche Daten rund um eine Neuentwicklung komplett in unserer Hand“, erklärt Michel Cieslak, Produktionsleiter bei Forginal Industrie S.A.

Titan – das Material für den Menschen

Ein Werkstoff, der im menschlichen Körper die wenigsten Abstoßungsreaktionen zeigt, ist Titan. In legierter und auch unlegierter Form wird er seit Jahren in beträchtlichem Umfang in der Medizintechnik verwendet. Die Einsatzgebiete sind dabei vielfältig. „Gelenkersatzteile für Hüfte, Knie, Schulter oder Wirbelsäule werden daraus hergestellt, ebenso Fixiermaterialien für Knochen, wie Nägel, Schrauben oder Platten“, so Cieslak weiter. Auch Schrittmacher oder Instrumente für die Herz- und Augenchirurgie werden aus Titan gefertigt.

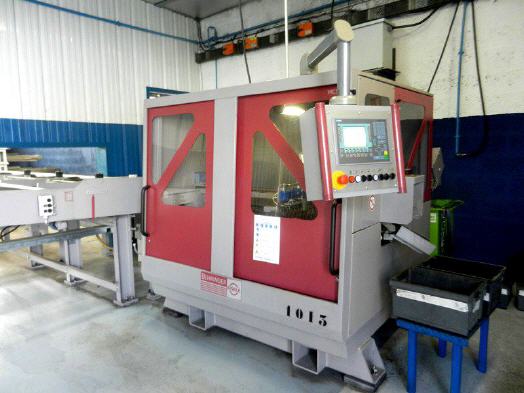

Wertvolle Dienste beim Zerspanen des zähen Werkstoffs leistet eine Hochleistungskreissägemaschine HCS 70 des baden-württembergischen Herstellers Behringer Eisele aus Weilheim / Teck. Sie sägt in der Hauptsache Rundmaterial aus Titan der Güte TA6V4EI und Edelstahl verschiedener Güten bis zu einem Durchmesser bis 60 Millimeter. „Sägetechnik ist das Verfahren der Wahl für unsere Bearbeitungsaufgabe. Wir brauchen Fertigschnitte mit optimalen Oberflächen ohne Nachbearbeitung sowie sehr genaue Toleranzen. Es gibt kaum Sägemaschinenhersteller, die das auch noch mit dem Werkstoff Titan zuverlässig leisten“, erinnert sich Cieslak.

Eine Serienmaschine für spezielle Fälle

Titan weist eine geringe Elastizität auf und entwickelt aufgrund hoher Zähigkeit starke Hitze beim Zerspanen. Eine Herausforderung für jede Sägemaschine. „Die Lösung liegt in der exakten Abstimmung des Sägeprozesses auf das Material“, erklärt Manfred Grüninger, Vertriebsleiter beim Kreissägenhersteller Behringer Eisele. Ein konstanter Vorschub, effektive Kühlung und eine angepasste Schnittgeschwindigkeit ermöglichen beste Trennergebnisse.

Ausgelegt ist die HCS 70 für einen Werkstückdurchmesser bis 75 Millimeter Vollmaterial. Der serienmäßig große Drehzahlstellbereich von 25 bis 215 Umdrehungen pro Minute ermöglicht bereits in der Grundausstattung ein nahezu grenzenloses Anwendungsfeld. Der Sägeantrieb baut auf eine bewährte Kombination: Robustes, spielfreies Stirnradschneckengetriebe und frequenzgeregelter Hauptantrieb. In Verbindung mit dem präzisen Servoantrieb der Sägeachse und der innovativen Kühleinrichtung mit verschiedenen Kühlmedien bietet dieses System genügend Reserven auch für zukünftige Entwicklungen der Sägeblätter. Bei Forginal Industrie S.A. werden speziell beschichtete, zwei Millimeter dicke Blätter verwendet. „Dadurch sparen wir wertvolles Material und natürlich Zeit“, ergänzt der Produktionsleiter. „Bei unseren kleinen und mittleren Serien von 50 bis 30.000 Einheiten pro Monat amortisieren sich die Werkzeugkosten schnell.“

Die Bandbreite an Gesenkschmiede-Rohlingen aus Titan reicht von einem Stückgewicht von zehn Gramm bis zu zehn Kilogramm. Und noch etwas ist speziell bei Forginal: Da die Gutteile aus der Produktion im menschlichen Körper eingesetzt werden oder für chirurgische Zwecke Verwendung finden, dürfen sie beim Bearbeitungsprozess nicht mit Industrieölen in Kontakt kommen. „Wir setzten deshalb zum Schmieren nur pflanzliche CQ16 und CQ33 Öle ein“, erklärt der Produktionsleiter.

Erwartungen mehr als erfüllt

Nach über einem Jahr zuverlässiger Laufzeit bestätigt Forginal Industrie S.A. die Philosophie des Herstellers aus Baden Württemberg, wirtschaftliche Sägemaschinen herzustellen, bei denen auch auf eine hohe Standzeit der teuren Werkzeuge Wert gelegt wird. „Behringer Eisele hat uns garantiert, mit einem Sägeblatt rund 3000 Abschnitte trennen zu können. Zurzeit sägen wir 20.000 Abschnitte mit ein und demselben Blatt“, freut sich Cieslak. „Das hat unsere Erwartungen mehr als erfüllt!“ Deshalb vergab der französische Marktführer nach vielen Monaten zuverlässiger Laufzeit der HCS 70 beste Noten für die Maschine.

Schnittqualität und Terminierung, die zentralen Forderungen, wurden erfüllt. Ebenso konnte die Produktion generell erhöht werden und der gewünschte Puffer, um Engpässe abfedern zu können und den Zeitdruck zu mindern, konnte auch realisiert werden. Die Produktionskosten gingen deutlich zurück und überflüssige Arbeitsschritte entfielen. Nicht zuletzt die robuste, kompakt-geschlossene Ausführung der Sägemaschine mit großen Sichtfenstern und guter Zugänglichkeit für Reinigungs- und Wartungsarbeiten überzeugten bei Forginal S.A. Der Service und die Betreuung in der Muttersprache sorgten zudem für eine schnellere Einarbeitung.
