Ventzki macht Montageplätze sicherer

Hub- und Neigegeräte für schwere Lasten

Sicherheit und Pünktlichkeit haben im Zugverkehr oberste Priorität. Das erfordert eine regelmäßige Wartung und gegebenenfalls Reparatur der Antriebskomponenten oder anderen betriebsrelevanten Teilen. Für die Instandhaltung sind die Verkehrsunternehmen wie die Deutsche Bahn selbst zuständig – sie geben Komponenten wie Radsatzgetriebe im Fall einer Überholung oder Reparatur u.a. zum Gmeinder Getriebeservice, Teil der Gmeinder Lokomotiven GmbH. Für die (Montage-)arbeiten, die dort an den tonnenschweren Getrieben vorgenommen werden, hat Ventzki Handling Systems ein Hub- und Drehgerät mit elektrohydraulischem Antrieb entwickelt.

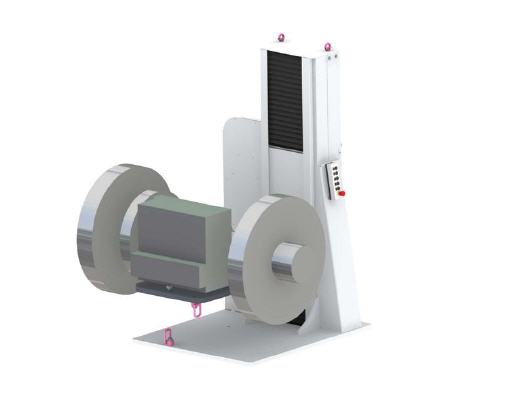

Bei dem Hub- und Drehgerät für den Getriebeservice handelt es sich um eine Sonderausführung auf Basis des bestehenden Gerätetyps HNE 2000. Es kann die bis zu zwei Tonnen schweren Getriebe bis zu 600 Millimeter in die Höhe hieven. Außerdem lassen sich die Radsatzgetriebe bis zu 90 Grad nach rechts oder links neigen. Das heißt, man kann sie in die optimale Position für den nächsten Arbeitsschritt bringen. Das verspricht eine ergonomischere und gleichzeitig sicherere Montage.

Getriebe halten sicher an der Plattform

Für die erhöhte Sicherheit des Gerätetyps sorgt vor allem das Lastenaufnahmemittel – eine individuelle Plattform, die genau auf das Werkstück, in diesem Fall das Radsatzgetriebe, zugeschnitten ist. Darauf werden die Getriebe abgesetzt. Auf der Plattform befindet sich eine dem Werkstück angepasste Anzahl von Bohrungen und Hülsen. In diesen wird das Getriebe so befestigt, dass es sicher an der Plattform hält. Früher haben Mitarbeiter die Werkstücke bisweilen auf einem Arbeitstisch verkeilt. Die Gefahr von Arbeitsunfällen durch Verrutschen der Getriebe war deutlich höher als heute.

Ist das Getriebe sicher am Hub- und Drehgerät befestigt, lassen sich bequem in jeder beliebigen Position Ersatzteile montieren oder Räder auswuchten. Bereits 2011 ließ sich der Gmeinder Getriebeservice in Mosbach von Ventzki einen Prototyp des Hub- und Drehgerätes liefern. Die Arbeit damit funktionierte so deutlich ergonomischer, sicherer und produktiver, dass Gmeinder wenige Monate später weitere sechs Geräte bestellte. Hauptkunde des Service-Dienstleisters ist die Deutsche Bahn, aber auch zahlreiche andere Kunden bringen ihre Antriebskomponenten in die Werkstatt nach Mosbach. Dort sorgen nun die neuen Hub- und Drehgeräte von Ventzki für vereinfachte und zugleich effizientere Arbeitsprozesse.

Der Hubschlitten, an dem entlang das Werkstück auf die richtige Höhe gebracht wird, ist mit Faltenbalg verkleidet. Wie schnell es nach oben, nach unten oder zur Seite bewegt wird, können die Mitarbeiter selbst entscheiden, denn die Senkgeschwindigkeit ist über ein Drosselventil einstellbar. Das Hub- und Drehgerät wird über einen Endschalter bedient und kann über eine Totmann-Schaltung gesteuert werden.

Hub- und Drehgeräte für individuelle Bedürfnisse

Der Sonderausführung des Hub- und Drehgeräts für Montageplätze liegen die stationären Hebe- und Neigegeräte HNE 1000/2000 zu Grunde. Auch diese hochwertigen Handhabungssysteme werden elektrohydraulisch angetrieben und sind in der Entwicklung, Produktion und Montage verschiedenster Produkte unverzichtbar. Sie können bis zu zwei Tonnen schwere Paletten und Großbehälter um 600 Millimeter anheben.

Ein ähnlich ausgestattetes Hub- und Drehgerät hat Ventzki bereits für das Unternehmen Voith in Heidenheim entwickelt, dass sich um bis zu 180 Grad zur Seite drehen lässt. Außerdem belieferte Ventzki die Tuttlinger Firma Chiron, die Fertigungssysteme herstellt, mit zwei Maschinen, die als reine Bearbeitungsplätze genutzt werden.

Während der Grundaufbau der Hebe- und Neigegeräte gleich ist, bietet Ventzki im Gegensatz zu anderen, marktgängigen Lösungen Geräte, die direkt auf die Ansprüche der einzelnen Firmen zugeschnitten sind. So kann man das Hub- und Drehgerät für jedes schwere Werkstück nutzen, das man zur Montage oder Reparatur in eine bestimmte Position über dem Boden bringen muss. Sei es ein tonnenschwere Motor oder ein anderes, schwerwiegendes Geräte – egal, wieviel Gewicht und welche Größe ein Werkstück hat.

Dabei lassen sich die Montagearbeiten in jeder Position in einer gesunden Körperhaltung und ermüdungsfrei erledigen. Die Hubbewegungen der Behälter können separat gewählt und ihr Neigewinkel stufenlos und ohne Arbeitsunterbrechung eingestellt werden. Die Geräte sind mit Sicherheitseinrichtungen wie Leitungsbruchsicherungen und Druckbegrenzungsventilen ausgestattet.
