Handling zum Greifen, Zuführen und Verpressen
Effizient bestückt mit Festo-Technik

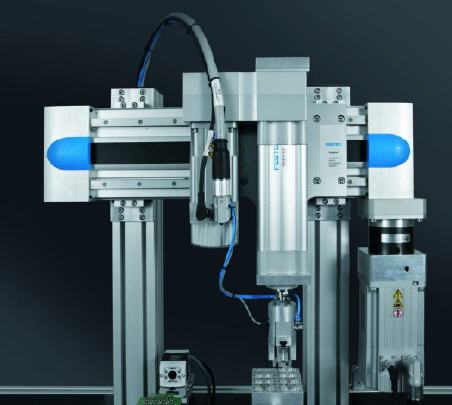

Kraftvoll, dynamisch und kompakt: Ein Handling-System von Festo verbindet das Greifen und Zuführen von Pressfit-Steckern mit dem Fügeprozess. Eine doppelte Prüfung stellt dabei sicher, dass alle Pins mit der richtigen Kraft eingepresst werden und passgenau sitzen. So lassen sich Platinen effizienter bestücken. Das Handling ist ein schönes Beispiel dafür, wie die neuesten elektrischen Antriebe und Vision-Systeme kooperieren.
![](../../../images/k800_motek-0612-pressfit_540.jpg)
Die Verwendung von Pressfit-Steckern bei Leistungshalbleitern sorgt für mehr Zuverlässigkeit und Ausfallsicherheit des Gesamtsystems, auch bei höheren Temperaturen und rauen Umgebungsbedingungen. Für deren Produktion sind kompakte und clevere Handling-Systeme mit integrierter Prüftechnik gefragt: Die Schwerlastachse EGC-HC und die Spindelachse ESBF machen die Kombination von Pick and Place und Press-Prozess möglich. Die einbaufertige Systemlösung bedeutet für Productronic-Hersteller eine hohe Zeitersparnis und die Sicherheit einer bewährten Konstruktion.
Kompaktes Positioniersystem
Die Zuführung der Pressfit-Stecker übernimmt der neue Elektrozylinder EPCO. Im Produktportfolio von Festo verbindet er die Vorzüge der pneumatischen Antriebe mit denen der elektrischen Antriebe: Einerseits ist er einfach wie ein Pneumatik-Zylinder, andererseits bietet er die Präzision und Geschwindigkeit eines elektrischen Antriebs. Der fest angebaute Motor sorgt dafür, dass das Positioniersystem eine kompakte Einheit ist.
Präzises Kraftpaket
In der Y-Achse wird die Schwerlast-Zahnriemenachse EGC-HD eingesetzt. Sie steckt hohe Kräfte locker weg und ist dennoch präzise. Das Profil mit optimiertem Querschnitt ermöglicht eine maximale Steifigkeit, dank den beiden parallelen Führungen nimmt die Achse die entstehenden Querkräfte und Momente effektiv auf. Somit eignet sie sich ideal als elektrische Portalachse, die Handling und Press-Vorgang kombiniert.
Doppelt geprüft
Die vertikale Spindelachse ESBF verpresst die Steckkontakte der Sub-D-Stecker in die Platine. Eine doppelte Prüfung sorgt dabei für mehr Sicherheit: Einerseits wird das Einpressen mit einer sensorischen Kraft-Weg-Auswertung überprüft. Dabei wird gemessen, ob die Fügekräfte und damit die Verbindung die notwendige Kontaktkraft erreicht wird. Ob alle Pins passgenau sitzen, kontrolliert anschliessend die intelligente Kamera SBO..-Q mit integrierter CoDeSys SPS.
Einbaufertiges Handling
Fix und fertig zusammengebaut und geprüft, liefert Festo das einbaufertige Handlingsystem direkt an die Anlage – ausgestattet mit allen Konstruktionsdaten und Schaltplänen. Die Kunden erhalten nicht nur Hardware in Form eines anschlussfertigen Subsystems, sondern ein komplettes Wertschöpfungspaket. Die Komplettlösung entlastet das Fachpersonal, hält den Konstruktionsaufwand gering, erleichtert den Beschaffungsprozess und senkt die Prozesskosten.
