Kraftspannblock mit flexibler Backenabfrage
Spannkraft und Präzision

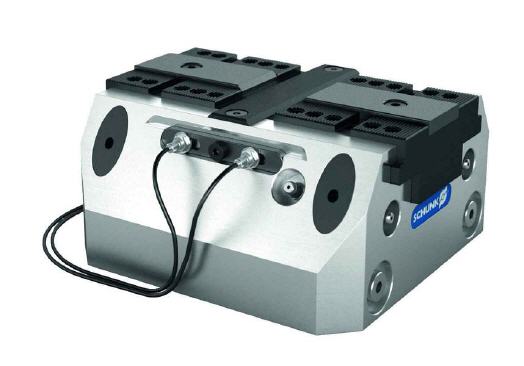

Der Kraftspannblock TANDEM KSP plus von SCHUNK setzt einen neuen Maßstab in der automatisierten Fertigung: Erstmals überhaupt ermöglicht ein standardisierter Kraftspannblock eine flexible Abfrage über den gesamten Backenhub.
Ob Innenspannung oder Außenspannung: Mit wenigen Handgriffen lassen sich die Positionen „geöffnet“ oder „gespannt“ für jede beliebige Grundbackenstellung einstellen. Die Abfrage erfolgt über zwei induktive Näherungsschalter, die in spezielle Aussparungen der Grundbacken integriert sind. In sich geschlossen ist das System besonders resistent gegen Verschmutzungen. Da das Signal direkt in der Maschinensteuerung verarbeitet werden kann, lassen sich die flexibel abfragbaren Kraftspannblöcke auch in vorhandene Maschinen schnell und einfach einbinden.
Die kompakten Spanner verfügen gleichermaßen über Spannkraft und Präzision. Ihr einteiliger, steifer Grundkörper, die Keilhakenkinematik sowie lange, geschliffene Backenführungen sorgen für konzentrierte Spannkräfte von bis zu 55 kN. Die exzellente Wiederholgenauigkeit von bis zu 0,01 mm stellt zugleich exakte Ergebnisse sicher. Damit sind sie auch für anspruchsvollste Fräsbearbeitungen mit hohem Zeitspanvolumen, hohen Zyklenzahlen und minimalen Toleranzen ideal geeignet.
Aufgrund der beiden integrierten Backenschnittstellen können sowohl Aufsatzbacken mit Kreuzversatz als auch mit Spitzverzahnung eingesetzt werden. Optional gibt es die Kraftspannblöcke auch mit Backenschnellwechselsystem. Eine optimierte Außenkontur sowie minimale Spaltmaße verhindern, dass sich Schmutznester bilden oder Späne und Staub in den Spanner eindringen. Spezielle Passschrauben gewährleisten, dass die Spanner wiederholgenau gewechselt werden können. TANDEM KSP plus Kraftspannblöcke mit Backenabfrage gibt es serienmäßig ab Baugröße 100.
Mehr Informationen zur SCHUNK GmbH & Co. KG:
 |
SCHUNK GmbH & Co. KG |
|
Bahnhofstr. 106 - 134 |
|
74348 Lauffen/Neckar |
|
Tel. +49-7133-103-0 |
|
Fax +49-7133-103-2399 |
|
E-Mail: info@de.schunk.com |
|
www.schunk.de |
