Auswertung in Echtzeit

ALiSENSOR: kabellose Messdatenübertragung

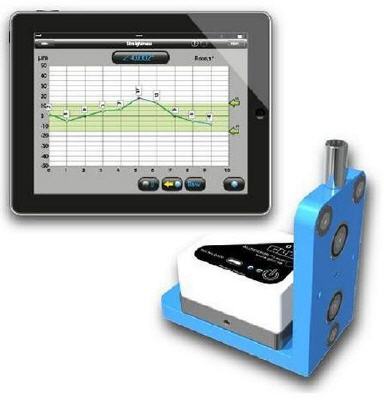

Mit dem ALiSENSOR erweitert der Werkzeugdienstleister HAHN+KOLB sein Sortiment um ein neuartiges, kompaktes, elektronisches Neigungsmesssystem.


Mit einer Genauigkeit von 0,02 mm/m können Neigung, Geradheit, Ebenheit, Winkel zwischen horizontalen und vertikalen Flächen oder Wellen bestimmt werden. Als Bezugsgröße dient die Gravitation oder eine Referenzfläche. Die erfassten Messdaten werden in Echtzeit von der elektronischen Wasserwaage via Bluetooth1 an ein handelsübliches iPad2, einen iPod2 oder ein iPhone2 übermittelt. Dort stellt die Software die Ergebnisse automatisch zu einem Messprotokoll aus Grafik und Messwerttabelle sowie Foto zusammen. Optional stehen dem Nutzer für das Messsystem ALiSENSOR Messflächen-Aufsätze in verschiedenen Längen und Formen zur Verfügung.

Vorteile:

  • Kabellose Datenübertragung der Messwerte via Bluetooth*
  • Apps für jede Messaufgabe kostenlos im App-Store erhältlich
  • Einfache, grafisch geführte Messabläufe durch die Messaufgaben
  • Keine Kosten für Schulungen und Software
  • Keine Folgekosten für Updates
  • Referenzmessung mit ein oder zwei Geräten gleichzeitig an einem Display möglich 3-Punkt-Auflage in der horizontalen und vertikalen Messfläche
  • Aufsatz für Wellen und Innenzylinder-Messungen
  • Magnetausstattung an allen Messpunkten
  • Messprotokoll mit Ausgabe auf Drucker oder Versand per E-Mail
  • Messaufbau als Foto im Messprotokoll und Speicherung als PDF-Datei
  • Einfache Kalibrierung

Messmöglichkeiten:

  • Nivellierung und Referenzmessung von Flächen und Wellen
  • Geradheitsmessung
  • Ebenheitsmessung
  • Rechtwinkligkeit von Flächen
  • Rechtwinkligkeit von Spindeln zum Maschinentisch
  • Parallelität von Spindeln zum Maschinentisch
  • Lotmessung


Mehr Informationen zur HAHN+KOLB Werkzeuge GmbH:

Kontakt  Herstellerinfo
HAHN+KOLB Werkzeuge GmbH
Borsigstraße 50
70469 Stuttgart
Tel.: 0711 9813-0
Fax: 0711 9813-354
E-Mail: info@hahn-kolb.de
www.hahn-kolb.de
