Direktspannung per Membran

Für unterschiedliche Spanngeometrien

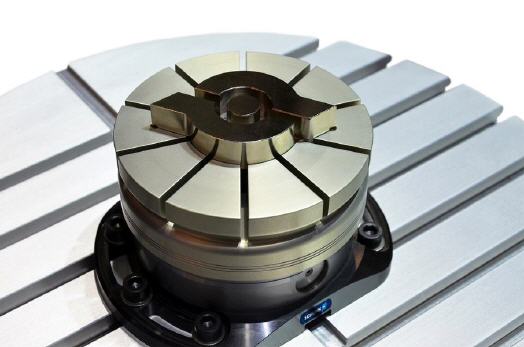

SCHUNK hat sein Programm für die hocheffiziente Direktspannung weiter ausgebaut: Für die Nullpunktspannmodule VERO-S NSE plus 138 hat das innovative Familienunternehmen die Spannmembran SPM plus 138 aus Aluminium entwickelt, in der sich Werkstücke unterschiedlicher Spanngeometrien mithilfe eines Niederzugeffekts allseitig spannen lassen.


Dazu wird zunächst ein 0,5 mm hoher Abstimmring zwischen Nullpunktspannmodul und Spannmembran eingelegt und die exakte Werkstückgeometrie aus dem Spannflächenrohling der Membran ausgefräst. Einmal vorbereitet lassen sich Werkstücke in Sekundenschnelle einsetzen und am kompletten Umfang spannen, indem das VERO-S Modul verriegelt und die Spannmembran gezielt verformt wird.

Da sich der Vorgang im elastischen Bereich des Aluminiums bewegt, kann der Spannvorgang viele tausend Mal wiederholt werden. Im Gegensatz zu konventionellen Spannblöcken wirkt die Spannkraft bei der Membranspannung nicht nur entlang einer Achse, sondern umfänglich an der gesamten Werkstückkontur. Der entstehende Kraftschluss gewährleistet eine gleichermaßen schonende wie steife und sichere Spannung.

Aktiviert wird die Membran über einen SPC Nullpunktspannbolzen, der sie mit dem pneumatisch betätigten Nullpunktspannmodul verbindet. Aufgrund einer Spanntiefe von wenigen Millimetern ist eine nahezu uneingeschränkte Zugänglichkeit des Werkstücks auf fünf Seiten gewährleistet. Die Spannmembran lässt sich mit einer Wiederholgenauigkeit < 0,01 mm auf dem Nullpunktspannmodul platzieren. Sie kommt komplett ohne zusätzliche Spannmittel aus und kann bei Bedarf mehrfach abgefräst und mit anderen Werkstückgeometrien versehen werden.

Das Spannmittel eignet sich für die leichte Bearbeitung unterschiedlichster Werkstoffe und Werkstückkonturen in der zweiten Aufspannung. Der maximale Werkstückdurchmesser beträgt 120 mm.



Mehr Informationen zur SCHUNK GmbH & Co. KG:

Kontakt  Herstellerinfo
SCHUNK GmbH & Co. KG
Bahnhofstr. 106 - 134
74348 Lauffen/Neckar
Tel. +49-7133-103-0
Fax +49-7133-103-2399
E-Mail: info@de.schunk.com
www.schunk.de
