Swap: Messprogramm aus Prüfmerkmalen erstellt
Export-Schnittstelle macht´s möglich

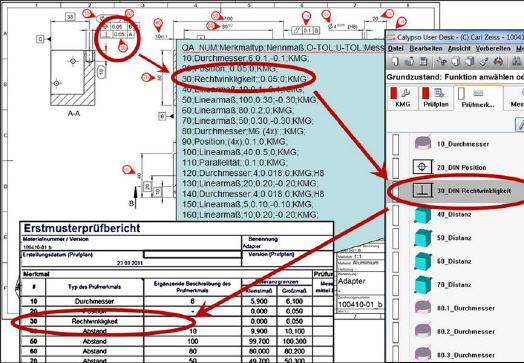

Mit der neuen Export-Schnittstelle nach CALYPSO können aus CAD QS, dem elektronischen Prüfstempel für die EMPB, ab sofort aus gestempelten Zeichnungen CALYPSO-Prüfprogramme erzeugt werden.
Sollwert, Toleranzen, Merkmalstyp als auch andere Informationen können automatisch beziehungsweise interaktiv dem jeweiligen Merkmal hinzugefügt werden. Dabei wird der Anwender durch eine Vielzahl von integrierten Toleranztabellen für Freimaße sowie Passungen unterstützt.
Aus diesen Daten, die in der sogenannten Merkmalsdatei hinterlegt werden, wird dann das CALYPSO-Rumpfprogramm erzeugt. Dieses wird vom Bediener um die benötigten Messelemente und den eigentlichen Messablauf erweitert.
Hierfür kann zur Unterstützung ein vorhandener 3D-Datensatz des Teiles in CALYPSO eingelesen werden. Bei einer Änderung des Teiles wird aus der Nachfolgezeichnung heraus eine neue Merkmalsdatei erzeugt. Bei der Erzeugung des neuen CALYPSO-Messprogrammes werden alle vom Anwender in der Vorgängerversion gemachten Eingaben wieder übernommen.
Lediglich die aus der Zeichnungsrevision resultierenden Änderungen werden ins Calypso-Programm eingepflegt. Dies führt zu einer erheblichen Zeitersparnis verbunden mit einer Fehlerminimierung für den Programmierer.
