Igus erweitert e-spool-Serie
HD- und Motor-Variante orderbar
Die igus GmbH baut ihr Angebot an aufrollbaren Enegiekettensystemen weiter aus. Die neuen igus „e-spool“ Varianten heavy duty (HD) und mit Motorflansch haben noch mehr Kraft. Bei der HD-Variante ist eine extra starke Feder zum Rückzug der e-kette bei vertikalen Anwendungen eingebaut. Für eine hohe Befüllungslast und Bewegungen in alle Richtungen ist ferner eine Motorversion mit Motorflansch lieferbar. Die e-spool verbindet zwei Energiezuführungen in einem System – eine Standard-e-kette, die mittels Rolle geführt wird, sowie ein igus twisterband, das die Drehbewegungen ausführt.
Ob gen Himmel, plan auf der Erde oder in die Tiefe – das aufrollbare und damit platzsparende Energiekettensystem e-spool von igus ist variabel in alle Richtungen einsetzbar. Ferner ist die e-spool die einzige Lösung, die alle Medien – Daten, Druckluft und Flüssigkeiten – platzsparend und flexibel in einem System führt.
Denn sie verbindet zwei verschiedene Energiezuführungen in einem System – eine Standard-e-kette, die mittels Rolle geführt wird und aufgrund der integrierten Rückholfeder stets für die richtige Länge und Spannung der Energiezuführung sorgt sowie einem igus twisterband, das die Drehbewegungen ausführt. Dieser Aufbau macht Bewegung in jede Richtung möglich und damit eine Vielzahl an Einsatzfeldern: in Prozesskranen, mobilen Kranwagen, Sortieranlagen oder Bühnenanwendungen.
e-spool Modulbaukasten: Drei Varianten, drei Längen und zwei Ausführungen
Je nach Auszugsrichtung und Belastung bietet igus unterschiedliche e-spool-Lösungen: Die Standard e-spool (SP) mit einem Federmechanismus für das Auftrommeln der Kette ist für die meisten Anwendungen und für alle Bewegungsrichtungen geeignet.

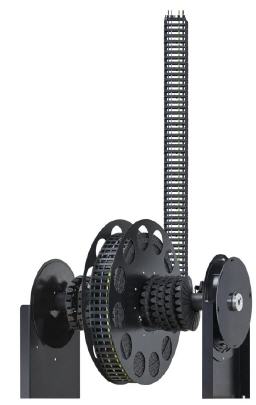

Bei einigen vertikalen Anwendungen ist hingegen eine höhere Rückzugskraft notwendig. Dann kommt die heavy duty Variante (SPHD) ins Spiel: Dort ist die Rückzugsfeder stärker, so dass die e-kette bis zu 14 m problemlos wieder nach oben gezogen werden kann. Darüber hinaus wird für besonders große Lasten in alle Bewegungsrichtungen eine Motorvariante mit Flansch (SPM) angeboten. igus liefert die e-spool für den Einsatz mit Motor einschließlich Motorkupplung. Den Motor sowie die Steuerung setzt der Anwender ein.
Alle drei e-spool Typen sind in verschiedenen Auszugslängen – vier, sieben oder 14 m – mit jeweils einem oder zwei twisterbändern im Standardprogramm verfügbar. Die maximale Auszugs- und Einzugsgeschwindigkeit liegt bei 1 m/s.
Modulare Alternative zur klassischen Kabeltrommel
Das twisterband verbindet die Rolle mit dem Wellenbock, der als Schnittstelle zu den fest verlegten Leitungen liegt. Auf diese Weise kann auf den sonst an Kabeltrommeln üblichen kostenintensiven Schleifring verzichtet werden. So können die unterschiedlichsten Leitungen durchgehend auf engstem Raum in einem System verbunden und auch jederzeit ausgetauscht oder hinzugefügt werden.
Das twisterband gibt den größtmöglichen Leitungsmesser von 17 mm sowie den minimalen Biegeradius von 75 mm vor. Für mehr Fassungsvermögen können beidseitig der Trommel twisterbänder eingesetzt werden.
