Kurze Rüstzeiten, mehr Sicherheit
ROEMHELD auf der der Blechexpo
Einen Überblick über das gesamte Programm an effizienter Werkzeugspann- und wechseltechnik zeigte ROEMHELD auf der Blechexpo in Stuttgart. Im Mittelpunkt standen hydraulische und magnetische Schnellspannsysteme, Greiferschienenkupplungen und angetriebene Tragkonsolen für kurze Rüstzeiten, ein einfaches Werkzeug-Handling und mehr Sicherheit an Pressen und Stanzen. Erstmals zu sehen war außerdem eine Einpressvorrichtung zum Verbinden, Fügen, Stauchen und Nieten von Bauteilen.
![](../../../images/k800_8_18353_konsolena_540.jpg)
Hydraulische Schnellspannsysteme mit Zug-Schub-Kette zeigte ROEMHELD exemplarisch als Beispiel für einfache Module, die in der Automation von Pressen, Stanzautomaten und Pressenstraßen beim Einsatz unterschiedlich breiter und tiefer Werkzeuge verwendet werden. Geeignet sind die Komponenten für den vertikalen wie auch den horizontalen Einsatz in Maschinen, als Erstausrüstung oder für den einfachen nachträglichen Einbau. Die T-Nuten der Maschinen dienen als Führung der Schubkette, das Spannen und Lösen des Spannzylinders erfolgt zentral auf Knopfdruck. ROEMHELD bietet beispielsweise Komponenten mit standardmäßigen Verstellwegen von 200 bis 1.000 Millimeter und Spannkräften zwischen 60 kN und 164kN an, die sich nach dem Baukastenprinzip für die individuellen Anwendungswünsche konfigurieren lassen.
Magnetspannplatten für Pressen und Stanzen
Ebenfalls am Stand zu sehen waren Magnetspannplatten, die schnellste und effizienteste Werkzeug-Spannlösung für Pressen und Stanzen. Mit ihnen können Werkzeuge aller Größen und Geometrien gespannt werden, eine kostenaufwendige Standardisierung der Werkzeuggrößen und Spannrandhöhen ist nicht notwendig. Die Spann- und Lösezeiten lassen sich mit ihnen auf 2-3 Sekunden minimieren.
Die Dicke der Platten liegt bei 47mm. Diese können entsprechend den individuellen Kundenanforderungen in Größe und geometrischer Form frei gestaltet werden. Auf den gesamten Platten wirken Magnetkräfte zwischen 500 und 2.000 kN. Die vollflächige Spannkraft sorgt dafür, dass die obere und die untere Werkzeughälfte während des Produktionsprozesses deformationsfrei, positionsgenau, parallel und zuverlässig schließen. Dadurch sinken der Verschleiß und die Instandhaltungskosten der Werkzeuge.
Greiferschienen-Kupplungen für schwere Werkzeuge
Als unkompliziert nachrüstbare Spannlösung für schwere Werkzeuge auf großen Transferpressen präsentierte ROEMHELD auf der Messe Greiferschienen-Kupplungen. Diese können mit einem Druck von 60 bar Spannkräfte von bis zu zehn Tonnen je Element entwickeln. In dem fest mit der Presse verbundenen Aktivteil der Kupplung sind alle beweglichen Elemente zum Positionieren, Zentrieren und Spannen integriert, außerdem sämtliche Medienverbindungen, die Sicherheitsverriegelung und die Spann- und Prozessüberwachung. Das Passivteil an der Greiferschiene, das das Werkzeug spannt, enthält dagegen keine beweglichen Teile.

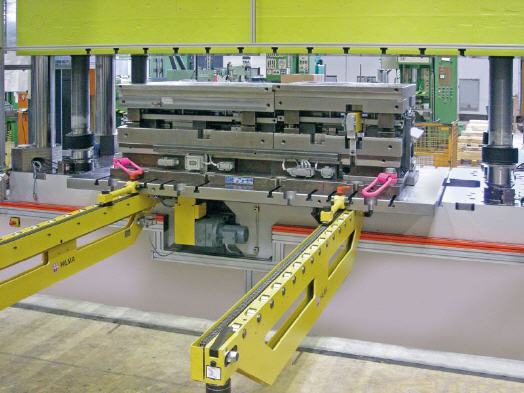

Angetriebene Tragkonsolen: Schwere Werkzeuge einfach wechseln
Produktivitätssteigerungen beim Rüsten sind nicht zuletzt durch den schnellen Wechsel schwerer Werkzeuge zu erzielen, wie ROEMHELD auf der Blechexpo demonstrierte. An einer Wechselstation werden die Werkzeuge mit einem Kran auf angetriebenen Standardkonsolen abgelegt, die an der Wechselseite einer Presse oder Stanze montiert sind. Mit Hilfe eines Antriebssystems werden die Werkzeuge anschließend per Knopfdruck automatisch eingefahren, positioniert und später wieder ausgefahren. Die Tragkonsolen, die es auch ohne automatische Zuführung gibt, sind bei beengten Platzverhältnissen schwenkbar und bei besonders massiven oder großen Gewichten mit zusätzlichen Stützfüßen erhältlich.
Mehr Informationen zur Römheld GmbH:
![]() |
Römheld GmbH |
![]() |
Römheldstraße 1-5 |
![]() |
35321 Laubach |
![]() |
Tel.: +49 (0) 6405 / 89-0 |
![]() |
Fax: +49 (0) 6405 / 89-211 |
![]() |
E-Mail: info@roemheld.de |
![]() |
www.roemheld.de |
