Mit Sicherheit effizienter
Automatisierung- und Sicherheitstechnik in einem
Ferrocontrol erweitert sein modulares Antriebsreglungssystem E°Darc C um nützliche Funktionen in Sachen funktionale Sicherheit und Energieeffizienz.

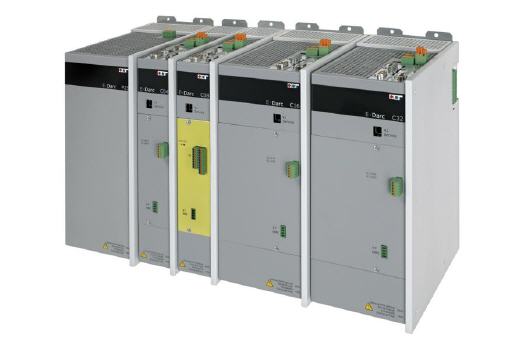

Ferrocontrol präsentiert sein innovatives FPGA-basiertes Antriebsregelungssystem ›E°Darc C‹. Die Antriebsregler decken einen Leistungsbereich von 2 kW bis 16 kW ab und zeichnen sich durch eine hohe Regelgüte und
-geschwindigkeit aus. Das FPGA-Design erlaubt eine parallele Strom-, Drehzahl- und Lagereglung. Besonders hervorzuheben ist der drehzahlgeregelte Betrieb von Hochfrequenzspindeln mittlerer Leistung für Drehzahlen bis zu 24.000 U/min. Durch die konstante Bearbeitungsgeschwindigkeit werden optimale und gleichmäßige Fräsoberflächen erzielt. Diese Funktion ist etwa für die Automatisierung von Stabbearbeitungszentren interessant.
Funktionale Sicherheit
Dass Automatisierung- und Sicherheitstechnik miteinander verschmelzen, ist in den letzten Jahren als unaufhaltsamer Trend zu beobachten. Denn dadurch kann nicht nur der technische Aufwand für die Sicherheitstechnik reduziert werden, es sind auch intelligentere und besser angepasste Reaktionen auf verschiedene sicherheitsrelevante Ereignisse möglich. Und dies erhöht letztlich auch die Verfügbarkeit und Produktivität der Maschine. Eine zentrale Rolle spielen hierbei antriebsintegrierte Sicherheitsfunktionen.
Das E°Darc C-System unterstützt eine Vielzahl zertifizierter Sicherheitsfunktionen, mit denen sich Anwendungen bis Performance Level e (nach ISO 13849-1) bzw. SIL 3 (EN 62061) realisieren lassen. Insbesondere für die sichere Stillstandserkennung können zum Beispiel zusätzliche Stillstandswächter eingesetzt werden. Bei Ferrocontrol ist jetzt eine sichere Stillstandserkennung (SSW) für Spindelantriebe direkt in den Regler integrierbar, was gegenüber einer externen Lösung Kosten und Schaltschrankraum spart. Viele weitere Sicherheitsfunktionen nach IEC 61800 stellt das Sicherheitsmodul E°Darc SCM bereit.
Electronic Buffering erhöht Energieeffizienz
Und auch zur Steigerung der Energieeffizienz bietet das E°Darc Antriebsregelungssystem eine Reihe innovativer Konzepte. Besonders interessant sind die beiden E°Darc Buffer-Module mit einer Speicherkapazität von 8 mF oder 16 mF. Sie werden im Gleichstromzwischenkreis (760 VDC) betrieben und stellen eine maximale nutzbare Energie von 1,25 kWs bereit. Electronic Buffering ist vor allem für Anwendungen mit kurzen Zykluszeiten oder schnellen Start-Stopp-Bewegungen interessant, wie sie etwa bei Verpackungsmaschinen auftreten.
Durch die Zwischenkreiskopplung des Achspakets wird Energie gespart, denn die Energie kann optimal ausgeglichen werden. Auch für den geregelten Betrieb von Asynchronmaschinen, beispielsweise mit Hochfrequenzspindeln, ist Electronic Buffering eine gute Option; es reduziert den Energieverbrauch und die Wärmebelastung des Motors.
Durch Zwischenkreiskopplung der Achsregler und zusätzliche Buffer-Module kann Bremsenergie gespeichert und dem System wieder zugeführt werden. Somit geht weniger Energie nutzlos in Bremswiderständen verloren und die Belastung von Klimageräten im Schaltschrank wird verringert. Der geregelte Betrieb von Hochfrequenzspindeln über den gesamten Drehzahlbereich – kein reiner FU-Betrieb mehr - sorgt zusätzlich dafür, dass immer nur so viel Energie in den Motor eingespeist wird, wie tatsächlich momentan benötigt wird. Dies spart nicht nur Energie, sondern erhöht auch die Lebensdauer des Motors.
Mehr Informationen zu Ferrocontrol:
 |
Ferrocontrol Steuerungssysteme GmbH & Co. KG |
|
Bodelschwinghstraße 20 |
|
32049 Herford |
|
Tel.: +49 5221 966-0 |
|
Fax: +49 5221 66347 |
|
E-Mail: info@ferrocontrol.de |
|
www.ferrocontrol.eckelmann.de |
