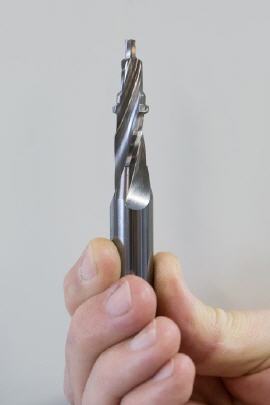

Multitasking-Fräser ersetzt fünf Werkzeuge

Kürzere Bearbeitungszeit und höchste Präzision

Wirtschaftlichkeit und kurze Bearbeitungszeiten in Kombination mit hervorragender Qualität sind in der zerspanenden Industrie das A und O. Das weiß auch die CNC-Fertigungstechnik Bensheim GmbH, die sich auf individuelle, kundenspezifische Lösungen für den Werkzeug- und Vorrichtungsbau spezialisiert hat: Als es um die komplexe Bearbeitung von Kolben für den Formenbau ging, die den Einsatz von fünf Werkzeugen erforderlich gemacht hätte, ließ sich das Unternehmen von der Kopp Schleiftechnik GmbH einen Sonderfräser anfertigen, der die gesamte Zerspanaufgabe nicht nur alleine, sondern auch in einem einzigen Arbeitsgang erledigte.


Als Einzelfertigung nach speziellen Kundenvorgaben oder auch in Kleinserien produziert die CNC-Fertigungstechnik Bensheim GmbH Werkzeuge vom allgemeinen Fräs- und Drehteil bis hin zu komplexen Tieflochbohrtechnologien. Qualifizierte, erfahrene Mitarbeiter, die stetig an Fortbildungen teilnehmen, technisch anspruchsvolle CNC-Maschinen und gute Organisation – das ist das Rezept für ausgezeichnete Qualität und faire Preise.

Neben der Herstellung hochwertiger Werkzeuge ist das Know-how der zwölf Mitarbeiter auf Heißkanalsysteme im Formenbau ausgerichtet: Zerspant werden hierfür unter anderem vergütete Werkzeugstähle wie korrosionsbeständige Kunststoffformenstähle 1.2085 mit zirka 33 HRC sowie Kaltarbeits- und Kunststoffformenstähle 1.2311 mit Härten von 32 bis 50 HRC.

Wirtschaftliche Lösungen für aufwändige Zerspanaufgaben

„Für den Formenbau mussten Kolben in der Spritzgussform bearbeitet werden“, sagt Frank Rettig, Geschäftsführer-Gesellschafter bei der CNC-Fertigungstechnik Bensheim GmbH. Die Zerspanaufgabe: Einstich, Fasen und Radiusfräsen in hochlegiertem Stahl, h7-Passung. „Dafür hätten wir fünf verschiedene Werkzeuge einsetzen müssen“, so Frank Rettig. „Nicht nur wäre der Zeitaufwand aufgrund ständiger Werkzeugwechsel unangemessen gewesen, sondern durch die Vielzahl der eingesetzten Werkzeuge treten bei der Zerspanung auch noch Ungenauigkeiten auf.“

Um eine wirtschaftlichere und präzisere Lösung zu finden, holte sich das Unternehmen die Kopp Schleiftechnik GmbH mit ins Boot: Das Vertrauen in die Sonderlösungen des Herstellers ist groß, denn die CNC-Fertigungstechnik Bensheim GmbH hat dort schon öfter Werkzeuge bezogen – mit zufriedenstellendem Ergebnis.

Von der Planung zur Lösung

Für Kopp sind solche Herausforderungen Alltag: Auf rund 600 m2 Produktionsfläche verbinden hochmotivierte Mitarbeiter technische Kreativität mit modernster maschineller Schleiftechnologie. „Wir unterstützen unsere Kunden mit vielfältigen Sonderanfertigungen, selbstverständlich auch von Fräsern“, erklärt Achim Kopp, Geschäftsführer der Kopp Schleiftechnik GmbH. „Zum einen bieten wir die Möglichkeit, Werkzeuge aus unserer Katalogausführung professionell umzuarbeiten, bis sie den Anforderungen unserer Kunden entsprechen.

Darüber hinaus setzen wir auch gänzlich neue Werkzeugideen mit ausgefallenen Geometrien um. Dies kann vor allem bei der Bearbeitung hochfester Werkzeugstähle und anspruchsvollen Fräsprozessen von Vorteil sein, denn oft lassen sich so mehrere Bearbeitungsschritte in einem einzigen kombinieren.“

Die neuen Werkzeugideen entstehen bei Kopp durch die ausführliche Beschäftigung mit den Kundenanforderungen, aus denen innerhalb kürzester Zeit hochwertige Werkzeuge werden. Dabei wird der Kunde von der Prozessanalyse über die Erstellung von CAD-Zeichnungen bis hin zum fertigen VHM-Werkzeug kompetent begleitet. Achim Kopp: „Das war selbstverständlich auch bei der CNC-Fertigungstechnik Bensheim GmbH der Fall.

Als Grundlage diente uns zunächst eine Konstruktionszeichnung des Werkzeugs, die den erforderlichen Fräsvorgang in einzelne Schritte zerlegte. Auf dieser Basis entwickelten wir dann einen kompetenten Fräser, der mit einer Aufspannung den kompletten Arbeitsgang in höchster Qualität und bester Passung erledigt.“

Hochpräzise Zerspanung in kürzester Zeit

Ganz leicht war diese Aufgabe allerdings nicht, denn die Qualitätsanforderungen im Formen-bau sind zum einen sehr streng, zum anderen haben auch die zu zerspanenden Stähle ihre Tücken, die es zu beachten gilt. „Nichts desto trotz ist es uns – aufgrund unserer langjährigen Erfahrung mit solchen Speziallösungen – gelungen, schnell ein passendes und solides Werkzeug zu konstruieren.“ Auch Frank Rettig zeigt sich wieder einmal höchst zufrieden mit der Zusammenarbeit: „Die neuen Fräser bringen uns Einsparungen in puncto Bearbeitungszeit ein, die wir im gesamten Fertigungsprozess spüren. Auch die Ungenauigkeiten, die beim Einsatz von fünf verschiedenen Werkzeugen entstanden wären, wurden effizient umgangen. Die Oberflächenqualität ist hervorragend.“



Mehr Informationen zur Kopp Schleiftechnik GmbH:

Kontakt  Herstellerinfo
Kopp Schleiftechnik GmbH
Am Raupenstein 21
64678 Lindenfels/Winterkasten
Tel.: +49 (0) 62 55/95 95-0
Fax: +49 (0) 62 55/95 95-139
E-Mail: info@kopp-schleiftechnik.de
www.kopp-schleiftechnik.de
