Pleuel für die Ikone ›Porsche 356‹

Axialrollkopf von Wagner erleichtert Herstellung

Oldtimer sind populär wie nie. Zum Erhalt dieser automobilen Perlen werden immer häufiger Teile nachgefertigt. Ein Spezialist auf diesem Gebiet ist die it compact CNC Technologie GmbH. Einen aktuellen Auftrag von Porsche konnte sie nur durch die Anschaffung eines Axialrollkopfes von der Wagner Werkzeugsysteme Müller GmbH bearbeiten.


Der Auftrag lautet 250 Pleuel für den Porsche 356 zu fertigen. Das Teil besteht aus einer Pleuel-Stange und einer Pleuel-Kappe. An der geschmiedeten Kappe müssen zwei Gewinde M9x1 rolliert werden. Dieses Rollieren ist in einer normalen Drehmaschine nicht möglich, weil der Abstand der zwei Zapfen einfach zu eng ist.

„Deshalb gab es für uns nur die Möglichkeit, diese beiden Zapfen der Pleuel-Kappe mit dem Axialrollkopf RSR16 von Wagner Werkzeugsysteme zu rollieren. Der Auftrag ist aktuell noch in Bearbeitung, die ersten Teile sind bereits ausgeliefert“, berichtet Heiko Rumig, Geschäftsführer der it compact GmbH. „Bei Oldtimer-Bauteilen ist es von größter Bedeutung, dass die Teile so original wie möglich sind. Deswegen zählte für uns vor allem, das Bauteil nach Zeichnung fertigen zu können – dies war der allerwichtigste Grund für die Anschaffung des Produktes von Wagner Werkzeugsysteme.“

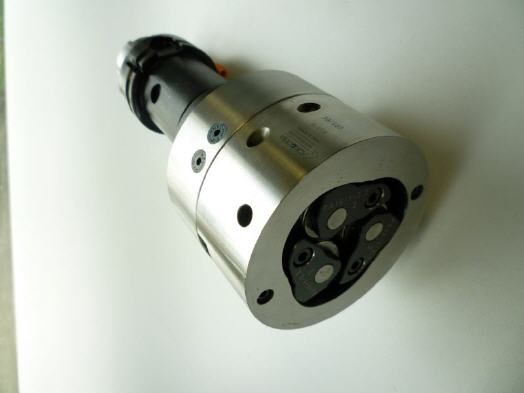

Der Axialrollkopf RSR16 ist ein axial arbeitendes, spanloses Präzisionswerkzeug zur Herstellung von Außengewinde bei höchster Qualität in sehr kurzer Zeit – genauer gesagt zum Gewinderollen in nur einem Arbeitsgang. Zum Einsatz kommt das Werkzeug zumeist auf konventionellen und CNC-Dreh- und Sondermaschinen. Bei vielen Anwendern wird der Gewinderollkopf als stehendes Werkzeug auf einer Drehmaschine eingesetzt, das Werkstück rotiert. Bei it compact hingegen kommt der Axialrollkopf rotierend auf einem modernen Bearbeitungszentrum DECKEL MAHO DMC 60T zum Einsatz.

„Für potenzielle Kunden dürfte auch noch interessant sein, dass ein Standard-Gewinderollkopf eingesetzt wird und der Axialrollkopf über den Werkzeugwechsler eingewechselt werden kann“, ergänzt Mario Giacobbe, Vertriebsleiter von WAGNER Werkzeugsysteme. „Eine Besonderheit ist zudem das Schließen des Rollkopfes – der Kopf öffnet automatisch durch Auszug nach einem Vorschubstopp und schließt wieder über einen einfachen Spindelstopp.“

In der täglichen Praxis hat sich der Axialrollkopf RSR16 bei it compact absolut bewährt. Das Gewinderollen erfolgt mit dem Werkzeug auf dem Bearbeitungszentrum wirtschaftlich, schnell und in höchster Gewindequalität. Bereits das erste Bauteil, das Einstellteil, war ‚iO‘ und verwendbar. Auch der Service von Wagner Werkzeugsysteme weiß vollauf zu überzeugen – vom ersten Kontakt bis zur Einrichtung des Axialrollkopfes, bei dem ein Wagner-Mitarbeiter vor Ort war. Schnelle Reaktionszeiten bei telefonischen Anfragen und qualifizierte Beratung inklusive.

Unter diesen Umständen überrascht nicht, dass Heiko Rumig ein positives Fazit zieht: „Der Vorteil ist, dass wir die Pleuel-Kappe nicht auf der Drehmaschine – wie man es kennt – sondern auf der Fräsmaschine rollieren. Nach Abschluss des Porsche-Auftrags planen wir, den Axialrollkopf weiterhin im Oldtimer-Bereich einzusetzen, denn hier gibt es immer wieder Spezialaufträge, die mit der gängigen Serienfertigung weniger zu tun haben, wie zum Beispiel das Rollieren von Gewinden. Nicht zuletzt weil wir sehr zufrieden mit diesem Werkzeug sind, können wir uns auch die Anschaffung eines weiteren Produktes aus dem Hause Wagner Werkzeugsysteme gut vorstellen, denn ein neuer Auftrag, den wir in Kürze erwarten, stellt wieder besondere Anforderungen an uns ... .“
