Rollomatics Schleiftechnik-Evolution
Neue Laser-Generation trifft Top-Schleiftechnik
Mit zahlreichen Neuerungen und Weiterentwicklungen reiste Rollomatic SA zur EMO 2013. Neben weltweit anerkannter Schleiftechnologie speziell für hochpräzise Werkzeuge stellte das Unternehmen eine innovative Lösung zur Bearbeitung von PKD, CVD und Diamant vor: die ›LaserSmart 500‹.
Die Anforderungen der Zerspanerwelt sind vielfältig und stetigem Wandel unterworfen. „Daher müssen auch wir als Schleifmaschinenhersteller aktuellen Trends und Entwicklungen mit Produkten begegnen, die dem Markt stets einen Schritt voraus sind“, sagt Michel Rollier, Inhaber von Rollomatic SA. „Gerade beim hochpräzisen Bearbeiten moderner Composite-Materialien stehen Zerspaner oft vor der Wahl, auch entsprechend harte Schneidstoffe wie PKD oder CVD-Diamantschichten einzusetzen. Um die bei der CFK- und GFK-Zerspanung benötigten scharfen Schneidkanten zu erreichen, haben wir das neuartige Maschinenkonzept LaserSmart 500 entwickelt.“
Mit der LaserSmart 500 ist es möglich, in PKD und CVD bestückten Wendeschneidplatten wie auch Schaftwerkzeugen mit Durchmessern von 2,0 bis 50 mm Profile, Spanbrecher und Laserbeschriftung in einer Aufspannung einzubringen. „Sowohl im Hinblick auf die Oberflächen- als auch die Schneidkantenqualität der Werkzeuge übertrifft die alternative Technologie herkömmliche Bearbeitungsprozesse – ohne, dass ein abschließendes Polieren nach der Laserbearbeitung nötig wäre. Das lässt sich sofort in besseres Schneidverhalten und längere Standzeiten ummünzen“, so Michel Rollier.
SmartChangerXW macht flexibel
Selbstverständlich bleibt Rollomatic seinem Hauptgeschäft – den Hochpräzisions-Schleifmaschinen – treu und hat auch dort einige Neuerungen im Programm. Zum Beispiel den Schleifscheibenwechsler SmartChangerXW für bis zu sechs Scheibenflansche mit je vier Schleifscheiben. Er ermöglicht noch größere Flexibilität bei der Produktion komplexer Werkzeuge und beim raschen Wechsel zwischen großen und kleineren Chargen. Zusammen mit der leistungsstarken Programmiersoftware VirtualGrind Pro geht das Schleifen von Hochleistungswerkzeugen wie Form-, Kombinations-, Standardwerkzeugen und vielen weiteren Varianten sozusagen im Handumdrehen.

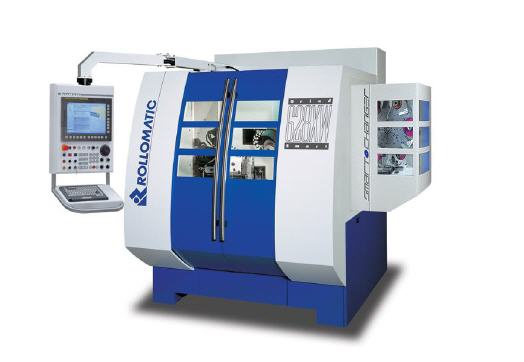

Gleich zwei Rollomatic-Schleifmaschinenmodelle sind mit dem SmartChangerXW ausgestattet: die GrindSmart® 628XW sowie die GrindSmart 528XW. Die GrindSmart 628XW ist als Sechsachsen-Werkzeugschleifzentrum für höchste Ansprüche beim Schleifen von komplexen und präzisen High-End-Werkzeugen von 0,10 mm bis 20,0 mm Durchmesser konzipiert. Einen „Allrounder“ zum attraktiven Preis bietet Rollomatic mit der GrindSmart 528XW: Diese Fünfachsen-Maschine eignet sich für Werkzeuge von 1,0 mm bis 20,0 mm. „Mit beiden Schleifmaschinen decken wir einen Großteil anspruchsvoller Schleifaufgaben ab und eröffnen unseren Kunden nun auch größere Werkzeugdimensionen bei gewohnter Rollomatic-Präzision!“, so Michel Rollier.
Neu ist auch der „JobManager“ für GrindSmartXW- und GrindSmartXS-Modelle. Mit ihm ist es möglich, auch ohne Eingriff des Bedieners eine Schleifaufgabe inklusive Programmwechsel, Schleifscheibenpaket und Werkzeugvermessung zu ändern. „Gerade für kleine und größere Serien wünschen sich Hersteller mehr Flexibilität, kürzere Umrüstzeiten und größere Autonomie. Mit dem ‚JobManager‘ bekommen sie genau das passende Hilfsmittel dazu“, betont Michel Rollier.
Stark in Mikrodurchmessern
Die Referenz in der Mikroproduktion ist nach wie vor die GrindSmart Nano6: Mit sechs Achsen hat die Maschine die idealen Voraussetzungen, um Werkzeuge auch in kleinsten Durchmessern hochpräzise zu fertigen. Bereits ab 30 µm schleift sie komplexe Geometrien für Mikrowerkzeuge, die in der Medizintechnik und Feinstbearbeitung beachtliche Leistungen vollbringen. Besonders durch die drei hydrostatischen Achsen des Sechsachsers erreicht Rollomatic optimale Dämpfung. Denn beim Schleifprozess entstehende Schwingungen sind bei Mikrowerkzeugen geradezu fatal und müssen daher eliminiert werden. Hydrostatik ist hierfür nach Erkenntnis von Rollomatic die beste Lösung. Der kompakte Aufbau der GrindSmart Nano6 ermöglicht extrem kurze Verfahrwege und sehr enge Toleranzen.
ShapeSmart™NP5 mit neuen Funktionen erweitert
Die Fünfachsen Präzisionsschälschleifmaschine ShapeSmart NP5 ist seit Jahren bewährt zum Schleifen von Stanz- und Umformwerkzeugen, Schneidwerkzeugrohlingen, Formstempeln und Auswerferstiften. Mittlerweile ist die ShapeSmart NP5 zur Multitalent-Maschine erwachsen: Beispielsweise ermöglicht sie es, Innendrehstahlrohlinge sowie die Nut für Kühlkanäle am Schaftende, die Fase und die Vorspitze von Bohrerrohlingen in einem einzigen Arbeitsgang zu schleifen.
Aktuell hat Rollomatic sie um das Gewindeschleifen erweitert. Ausgestattet mit Dreiachsen-Laderoboter und einem Schleifbereich von 0,025 mm bis 20 mm Durchmesser beziehungsweise bis 25 mm im manuellen Betrieb stellt die ShapeSmart NP5-Rohlinge mit Rundlauf innerhalb einer Toleranz von 0,001 mm her. Dabei kombiniert sie Schrupp- und Schlichtbearbeitung in einem Durchgang. „Als zusätzliche Applikation haben wir nun Rundschleifen und Gewindeschleifen in einer Aufspannung integriert. So lässt sich beispielsweise ein 10 mm-Rohling mit einem M6-Gewinde in einem Durchgang herstellen!“, so Michel Rollier.
