Für optimale Positionsstabilität
Weg- und Winkelmess-Systeme mit 1 nm Auflösung
Renishaw bietet seine erfolgreichen inkrementellen TONiC Mess-Systeme in neuen Ausführungen mit 1 nm beziehungsweise 2 nm Auflösung an. Sie sind sowohl in Weg- als auch in Winkelmess-Version erhältlich und bestehen aus einem TONiC Abtastkopf in der Standardausführung sowie einem neuen Ti20KD Interface (1 nm) oder Ti10KD Interface (2 nm).

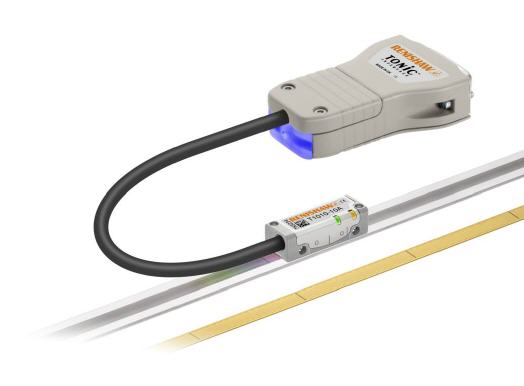

![](../../../images/k1024_tonic-wegmess-system-mit-interface-rslm-_540.jpg)
Die Interfaces arbeiten mit sehr hohen Interpolationsraten und erzielen damit sehr feine Auflösungen. Darüber hinaus erzielen die rauscharme Optik und hervorragende Photometrie des TONiC Mess-Systems in Verbindung mit den hochentwickelten Filtern in den Ti20KD / Ti10KD Interfaces ein extrem niedriges Geräuschniveau von nur 0,51 nm RMS.
Das reduzierte Rauschen und die höhere Auflösung ergeben ein Mess-System, das eine deutlich höhere Positionsstabilität und bessere Geschwindigkeitsregelung bietet. Diese Optimierung ist ein weiterer Pluspunkt neben den Vorteilen der dynamischen Signalverarbeitung, die bei allen TONiC Abtastköpfen zum Standard gehört.
Die inkrementellen TONiC Mess-Systeme mit 1 nm und 2 nm bieten daher alle Vorteile eines Mess-Systems mit einer Teilungsperiode von 20 µm, wie einfache Einrichtung, größere Robustheit und hevorragende Verschmutzungstoleranz. Dabei können sie jedoch problemlos mit der Auflösung und den Geräuschnivaus von Mess-Systemen mit deutlich feineren Teilungsperioden Schritt halten.
TONiC Wegmess-Systeme sind mit einer umfangreichen Palette an Maßbandoptionen lieferbar. RGSZ ist die neueste Weiterentwicklung des beliebten Goldmaßbands von Renishaw, nun mit integrierten optischen IN-TRAC-Referenzmarken. RELM Invar-Maßstäbe bieten “null” thermische Ausdehnung und eine Genauigkeit von ±1 µm bei Längen bis 1130 mm.
Für Leistungsstärke auf langen Achsen und eine weitaus höhere Robustheit als Glasmaßstäbe bieten die RSLA-Maßstäbe aus Edelstahl eine Gesamtgenauigkeit von ±4 µm über fünf Meter. Sie sind auch in Längen von bis zu zehn Meter erhältlich. Außerdem gibt es für die sehr schnelle und einfache Installation das neue FASTRACK-Maßbandsystem für die lineare Wegmessung. Es wird mit dem RTLC-Maßband verwendet, das einen sehr geringem Querschnitt besitzt, und bietet eine Genauigkeit von ±5 µm/m.
Winkelmess-System-Optionen kommen auch nicht zu kurz: RESM-Ringe sind in verschiedenen Standardgrößen zwischen ø 52 mm und 550 mm erhältlich; größere Durchmesser sind auf Anfrage lieferbar. Für noch größere Leistungsstärke gibt es die höchstgenauen REXM Winkelmess-Systeme, die bei Ringen mit einem größeren Durchmesser als 100 mm und Einsatz von zwei Abtastköpfen eine installierte Gesamtgenauigkeit von unter ±1 Winkelsekunde bieten.
Die Interfaces wurden nach ihren Interpolationsfaktoren bezeichnet: Ti20KD bezieht sich auf eine 20k digitale Interpolation (bei Rechtecksignalausgang), die einer Auflösung von 1 nm entspricht.
Wie für alle Mess-Systeme von Renishaw steht auch für das inkrementelle TONiC Mess-System ein weltweiter Kundendienst zur Verfügung, der schnelle und kompetente, globale Unterstützung bietet. Das System entspricht außerdem den höchsten Umweltanforderungen und ist sowohl WEEE als auch RoHS-konform.
