Energieeffiziente Prozesssteuerung

Einfache und schnelle Inbetriebnahme

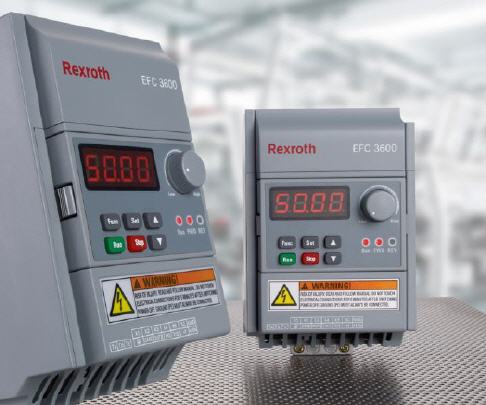

Die bedarfsgerechte Drehzahlregelung elektrischer Antriebe ist einer der größten Hebel, um die Energieeffizienz im Maschinenbau zu steigern. Mit der neu entwickelten Frequenzumrichter-Baureihe EFC 3600 erschließt Bosch Rexroth diese Potenziale wirtschaftlich für die allgemeine Automatisierung, die Fördertechnik sowie bislang ungeregelt angetriebene Pumpen, Lüfter und Kompressoren. Die neue Baureihe ist für eine einfache und schnelle Inbetriebnahme optimiert.


Mit der komplett neu entwickelten Frequenzumrichter-Plattform EFC 3600 ergänzt Bosch Rexroth das bestehende Antriebs-Portfolio mit den Frequenzumrichter-Baureihen Fe und Fv sowie den hochdynamischen Servoantrieben IndraDrive. Die neue Plattform verbessert die Prozesssteuerung durch integrierte PID-Regler sowie einer Ablaufsteuerung mit acht Stufen.

Die Einstellungen ermöglichen den energieeffizienten Betrieb von Anlagen und Maschinen im optimalen Betriebspunkt. Die hohe Überlastfähigkeit von kurzzeitig bis zu 200 Prozent sowie das hohe Start- Drehmoment von bis zu 150 Prozent vergrößern das Einsatzfenster für die unterschiedlichsten Anforderungen. Für eine längere Motor-Lebensdauer sorgt dabei die frei definierbare U/f-Kennlinie zur lastabhängigen Anpassung der Spannungsfrequenzkurve. Über die Feldbusschnittstellen Modbus und Profibus sowie digitale und analoge E/As fügen sich die Frequenzumrichter nahtlos in die verschiedensten Automatisierungstopologien ein.

Im ersten Schritt deckt EFC 3600 fein skaliert das Leistungsspektrum von 400W bis 4KW ab. Durch die integrierten Brems-Chopper und Netzfilter entfallen zusätzliche Peripheriegeräte und der EFC 3600 erfüllt die EMV-Richtlinien für Industrieanwendungen ohne zusätzlichen Aufwand. Die einfache Programmstruktur und Parametereingabe verkürzen die PC-lose Inbetriebnahme. Für sämtliche Varianten der Baureihe gelten harmonisierte Parameter. Über das abnehmbare Bedienteil mit Speicher- und Kopierfunktion konfigurieren Anwender schnell mehrere Frequenzumrichter. Das beschleunigt auch den Austausch.

Der Servicetechniker kopiert zeitsparend mit dem Bedienteil die bestehenden Parameter einfach auf das neue Gerät. Die kompakten Gehäuse der neuen Baureihe mit steckbaren Anschlussklemmen und optimiertem Entwärmungskonzept ermöglichen eine Platz sparende Side by Side Montage ohne Zwischenraum. Geräte bis 0,75kW sind komplett lüfterlos. Die ab der Leistungsstufe 1,5kW integrierten Lüfter für die Leistungselektronik lassen sich schnell und einfach ohne Werkzeug reinigen oder auswechseln. EFC 3600 ergänzt die bewährten Frequenzumrichter-Baureihen Fe und Fv von Rexroth, die das Leistungsspektrum bis 90 kW abdecken.



Mehr Informationen zur Bosch Rexroth AG:

Kontakt  Herstellerinfo
Bosch Rexroth AG
Maria-Theresien-Str. 23
97816 Lohr am Main
Telefon: +49 (0)9352-18 0
Fax: +49 (0)9352-18 3972
E-Mail: info@boschrexroth.de
www.boschrexroth.com
