Gewindeschneiden ohne Spanknäuel

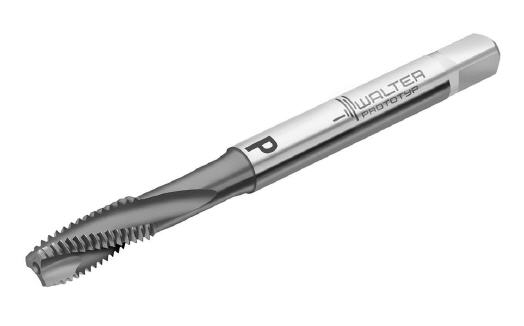

Paradur Short Chip HT hält die Späne kurz
Die Herstellung von Gewinden ist zumeist einer der letzten Arbeitsgänge. Viele kostenintensive Operationen sind bereits vorausgegangen, das Werkstück hat einen hohen Wert. Die Prozesssicherheit steht beim Gewindeschneiden daher ganz weit oben auf der Liste der zu beachtenden Dinge. Das gilt besonders bei Grundlochgewinden in Verbindung mit langspanenden Werkstoffen. Für diesen Einsatzfall ist der Walter Prototyp ›Paradur Short Chip HT‹ die ideale Lösung.
Wenn beim Schneiden von Grundlochgewinden Wickelspäne entstehen, wird es für den Gewindebohrer in der Regel gefährlich. Der Maschinenbediener muss eingreifen und die Späne entfernen. Die Bearbeitung steht still, der Fertigung entstehen zusätzliche Kosten. Der Paradur Short Chip HT sorgt dafür, dass es nicht so weit kommt.
Ein Bündel besonderer Features verhindert die Bildung der ungewollten Knäuel: Hierzu gehört eine 9-Grad-Drallreduzierung in Verbindung mit einer angeschliffenen Spanbrust im Anschnitt. Dieser Anschliff geht nach wenigen Gewindegängen in den 15-Grad-Drallwinkel der Spannuten über. Die Schneiden verfügen außerdem über einen angepassten Spanwinkel. Eine axiale Innenkühlung spült die Späne durch die Spiralnuten aus der Bohrung.
Damit ausgestattet erlaubt das Werkzeug die Herstellung spanfreier Grundlochgewinde bis zu einer Tiefe von 3.5xD, und dies bei der Bearbeitung von langspanenden Stählen mit 850 bis 1250 N/mm2 Mindestzugfestigkeit. Daher auch das Kürzel HT – high tensile (Hohe Zugfestigkeit). Bei entsprechend guter Spanbrucheigenschaft ist auch ein Einsatz bei geringeren Festigkeiten (ab ca. 500 N/mm2) möglich.
Als Nebenanwendung kann das Werkzeug außerdem bei Werkstücken aus AL-Knetlegierungen oder Kugelgraphitguss eingesetzt werden. Auch hier kommt es laut Walter auf die Materialzusammensetzung bzw. auf das Spanbruchverhalten der Werkstoffe an.
Um eine möglichst hohe Standzeit zu erreichen, verfügt der Paradur Short Chip HT über eine bewährte THL-Hartstoffbeschichtung. Davon ausgenommen ist die Drallreduzierung im vorderen Teil des Werkzeugs, die nach dem Beschichten angeschliffen wird. Die blanke Oberfläche der Spanbrust an dieser Stelle begünstigt den Spanbruch. Da die Entstehung langer Späne unterbunden wird, bietet der Gewindebohrer eine hervorragende Prozesssicherheit.
Der Walter Prototyp Paradur Short Chip HT ist kein völlig Unbekannter. Walter lieferte den Grundlochgewindebohrer bereits als Sonderwerkzeug. „Die guten Erfahrungen unserer Anwender mit diesem Werkzeug veranlassten uns, es ins Standardprogramm der Kompetenzmarke Walter Prototyp aufzunehmen“, so Timo Mager, Senior Produktmanager für das Gewinden bei der Walter AG.
Mehr Informationen zur Walter AG:
 |
Walter AG |
|
Derendinger Straße 53 |
|
72072 Tübingen |
|
Telefon 07071 70-10 |
|
Fax 07071 70-1212 |
|
E-Mail: info@walter-ag.de |
|
www.walter-tools.de |
