ISIS: Schichtdickenbestimmung von Folien

Schnelles System

ISIS sentronics, ein führender Anbieter von optischen, kontaktfrei arbeitenden Sensoren und Systemen für die industrielle Messtechnik, stellt das neue Traversensystem ›t-Dex‹ vor. Das System erlaubt, Solo- und Verbundfolien – lackiert oder beschichtet – schnell und genau zu vermessen und Einzelschichtdicken zu bestimmen.


Das Traversensystem ›t-Dex‹ dient zur berührungslosen Inprozessvermessung von Beschichtungen und Materialdicken von Einzel-, Doppel- und Verbundfolien. Es wurde zur Integration in stoffumwandelnde Produktionsanlagen in der Lebensmittel-und Verpackungsindustrie, der pharmazeutischen- und der vliesverarbeitenden Industrie entwickelt und berücksichtigt Anforderungen des Explosionsschutzes und der FDA.

Durch die innovativen Sensoren sind einerseits sehr dünne Schichten von wenigen μm Materialstärke, aber auch dickere Folien bis 0.5 mm Stärke von nur einer Seite zu messen. Dies ermöglicht eine sehr einfache Traverse mit geringen Genauigkeitsanforderungen und kompakten Einbaumaßen, so dass die Integration der Traverse direkt in den Converter erfolgen kann. Gegenüber herkömmlichen Methoden mit Betastrahlern oder kapazitiven Sensoren lassen sich nicht nur die Gesamtschichtdicken, sondern auch die Einzelschichten unter Prozessbedingungen bei hohen Geschwindigkeiten messen.

Dadurch ergeben sich Möglichkeiten zur Nachregelung von Automatikdüsen bei der Folienextrusion. Eine steuerungs- und datentechnische Einbindung des Traversensystems an die SPS des Converters bzw. an den Leitrechner in der Produktion erfolgt durch Parametrierung einer Hardware-Schnittstelle, die alle gängigen Schnittstellen und industriellen Ethernet-Protokolle von SPS-Steuerungen unterstützt. Messdaten, Qualitätsdaten oder BDE-Daten können durch Parametrierung an SQL- oder Oracle-Datenbanken übertragen werden.

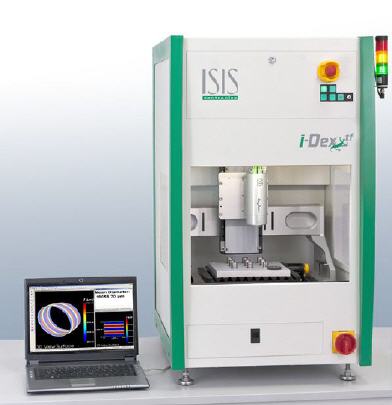

ISIS produziert darüber hinaus weitere Messgeräte für die Fertigung. Zum Beispiel das dreiachsige CNC-Tabletop-System ›i-Dex tf‹, das zur schnellen und präzisen Vermessung von Bohrungen in mechanischen Komponenten dient. Ermittelt werden Maß-, Form- und Lagetoleranzen (Geradheit, Rundheit, Zylindrizität, Koaxialität/Konzentrizität). Das System wurde zur Qualitätskontrolle in der Luftfahrt- und Automobilindustrie entwickelt.

Der innovative integrierte Sensor ›RayDex cr‹ ermöglicht die berührungslose Vermessung von Bohrungen von 1 bis 50 mm Durchmesser. Ein Hauptaugenmerk liegt auf der flächenhaften Vermessung von Bohrungsinnenwänden zur Kontrolle funktionaler Flächen. Anwendungen liegen in der Inspektion hydraulischer Bohrungen, in der Formanalyse von Gleitlagerflächen, der Ermittlung von Traganteilen in kritischen Welle-Nabe-Verbindungen sowie der Ermittlung von Maß-, Form- und Lagetoleranzen von Bohrungen mit sensiblen Oberflächen, die berührungslos gemessen werden müssen.
