Automatischer Werkzeugwechsler schon dabei

Durchsatz und effizienz maximieren

Die LVD Company stellt das ToolCell-Abkantpressensystem mit integriertem Werkzeugwechsler vor. Das automatisierte System für den Werkzeugwechsel verkürzt die Setup-Dauer der Abkantpresse und maximiert bei der Produktion kleinerer und mittlerer Losgrößen den Durchsatz sowie die Effizienz.


ToolCell richtet sich an den Trend zu geringeren Chargengrößen und gekürzten Durchlaufzeiten. Ebenso wird die Notwendigkeit für einen erhöhten Durchsatz, auf Grund reduzierter Lagerbestände sowie die just-in-time Fertigung genauer Stückzahlen für die Produktionslinie, aufgegriffen. Zusätzlich verringert ToolCell die Arbeitskosten, da die Notwendigkeit zu qualifizierten, mit den Setup-Abläufen bei Werkzeugen erfahrenen Mitarbeitern entfällt.

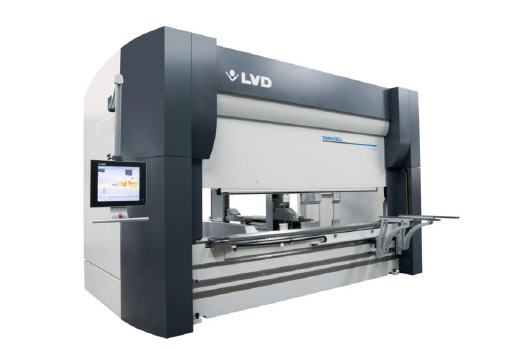

ToolCell ist eine Abkantpresse mit integriertem Werkzeuglager, untergebracht in einer "Werkzeugstation", welche sich unter dem Hinteranschlag der Maschine befindet. Ein innovativer, in den Anschlagfinger der Maschine eingebauter Greifermechanismus ermöglicht es dem Hinteranschlag, als Werkzeugwechselmechanismus zu fungieren. Während der Bediener den nächsten Auftrag vorbereitet, wechselt die Abkantpresse, falls erforderlich automatisch, die obere und untere Werkzeugbestückung. Alle Werkzeuge verbleiben innerhalb der Maschine, was den Zeitraum für die Werkzeugumstellung entscheidend verkürzt.

Alle Werkzeugstationen werden durch den Greifermechanismus präzise positioniert und mit Hilfe des Scan-Modus des an der ToolCell befindlichen, adaptiven Easy-Form® Laser Winkelmesssystems ‘verifiziert’. Die Einstellung der Werkzeugstationen, welche sich normalerweise beim manuellen Einsetzen der Werkzeuge als erforderlich erweist, wird ausgeschlossen, wodurch die Gesamtbiegeleistung optimiert wird.

ToolCell ist eine robuste, präzise Abkantpresse, ausgestattet mit Hydraulik und Elektronik auf dem neusten Stand der Technik und wird in Multi-Achsen Konfigurationen angeboten. Um die Präzision sicherzustellen, ist die Abkantpresse auf einem stabilen Maschinengestell konzipiert.

Diese Abkantpresse verfügt über LVDs patentierte Easy-Form Laser-Technologie zur Winkelmessung und Korrektur während des Abeitsvorgangs, welche die „erstes Teil, gutes Teil“ Genauigkeit sicherstellt. Der Easy-Form Laser verwendet Messwerte von der Vorder- und Rückseite der Matrize, um den genauen Wert für den Winkel des Werkstücks zu bestimmen. Die übermittelten Daten der Winkelmessung in Echtzeit an die CNC-Steuerung, welche diese verarbeitet und dementsprechend die korrekte Tiefeneinstellung neu berechnet, um den erforderlichen, richtigen Winkel zu erzielen. Der Biegeprozess wird nicht unterbrochen, es geht keine Produktionszeit verloren.

ToolCell ist ausgestattet mit LVDs neuester Generation 19”-Touchscreen-Steuerung: Touch-B. Touch-B verfügt über intuitive, grafische Symbole, die zur Kontrolle aller Parameter der Maschine genutzt werden und einen schnellen und effizienten Betrieb sicherstellen. Die ToolCell kann außerdem über LVD’s CADMAN®-B Werkzeugwechsler-Modul einfach offline programmiert werden.

Die ToolCell ist zunächst in einer 1.350kN/ 3.060mm Konfiguration erhältlich, Konfigurationen mit 1.700kN oder 2.200kN Biegekraft und 3.060mm oder 4.080mm werden folgen. Das System verfügt über die Kapazität zur Aufnahme von zwei Gesamtlängen an selbstzentrierenden Oberwerkzeugen (Stempel) sowie fünf Gesamtlängen der unteren Werkzeugbestückung (V-Matrizen). Um speziellen Erfordernissen bei der Anwendung zu entsprechen, kann das Werkzeug-Magazin mit einer flexiblen Werkzeugkonfiguration bestückt werden.
