Fräs-Dreh-Technologie in ihrer ganzen Vielfalt

Zerspanen in nur einer Aufspannung

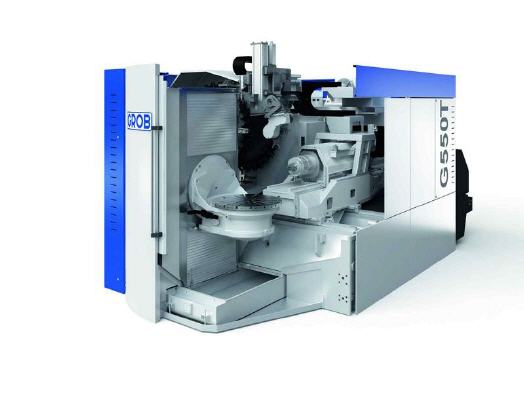

Grob hat mit der Universalmaschine G550T einen einzigartigen Maschinentypim Portfolio, der die Zerspanungsumfänge Fräsen und Drehen mit horizontaler Spindellage in nur einer Aufspannung verbindet.


Das Fünfachs Universal-Fräs-Dreh-Bearbeitungszentrum G550T besitzt Verfahrwege von 800/950/1.020 mm und ist mit einer Siemens Sinumerik 840D sl MDynamics mit der Bedienoberfläche ›Sinumerik Operate‹ ausgestattet. Die Motorspindel leistet 258/341 Nm , 50/66 kW und dreht bis 10.000 U/min. Ein Doppel-Scheibenmagazin für die Schnittstelle HSK-T 100 ist mit 60 Werkzeugplätzen und einem Werkzeugwechselarm ausgestattet.

Ein von den GROB-Ingenieuren zusammen mit der Firma Pro-Micron neu entwickeltes Erkennungssystem ermöglicht die frühzeitige Erkennung von Werkzeugspannfehler aufgrund von Spaneinschlüssen zwischen Plananlage und Spindelnase. Mit diesem Span-in-Spindel Erkennungssystem wird eine lückenlose Überwachung der Plananlage sowie des Werkzeugkegels gewährleistet und dadurch die Produktion von fehlerhaften Werkstücken sicher verhindert.

Messungen können bei Spindelstillstand nach dem Werkzeugwechsel durchgeführt und ein Span vor dem Spindelhochlauf an der Plananlage und am Werkzeugkegel erkannt werden. Damit gibt es keine so genannten Totstellen mehr. Das System arbeitet taktzeitneutral, lässt sich, ohne bestehende Störkonturen zu verändern, integrieren und verlangt weder Wechselteile noch Batterien.



Mehr Informationen zu Grob:

Kontakt  Herstellerinfo
GROB-WERKE GmbH & Co. KG
Industriestrasse 4
87719 Mindelheim
Tel.: + 49 8261 996 0
E-Mail: info@grobgroup.com
www.grobgroup.com
