IPT: Defekterkennung in Bauteilen

Punkten mit zerstörungsfreier Prüfung

Mit optischer Kohärenztomographie (OCT) können Defekte und Inhomogenitäten in halbtransparenten, dünnschichtigen Stoffen und Materialien charakterisiert und analysiert werden. Fraunhofer-Forscher haben ein vollautomatisches System für den industriellen Einsatz entwickelt, mit dem frühzeitig in der Prozesskette Qualitätsabweichungen zum Beispiel bei Folien oder Faserverbundwerkstoffen erkannt werden können.

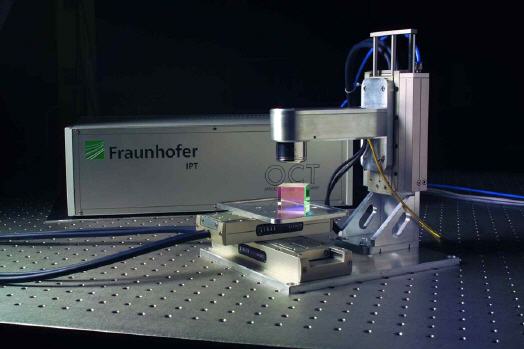

Das Fraunhofer IPT entwickelte ein Messsystem zur Charakterisierung von dünnschichtigen, semitransparenten Bauteilen und Faserverbund-Werkstoffen. Das System arbeitet nach dem Prinzip der optischen Kohärenztomographie (OCT) und ermöglicht die berührungslose und zerstörungsfreie Prüfung von Objekten mit einer Auflösung im Mikrometerbereich. Durch den Einsatz nahinfraroter Spektren lassen sich dabei Eindringtiefen bis zu 2,5 mm erzielen.

Durch die zerstörungsfreie, nicht-invasive Messung und hohe Auflösung der tomographischen Bildgebung ist die OCT-Technologie besonders für die Charakterisierung von semitransparenten Schichtstrukturen geeignet. Sie bietet einerseits einen Ersatz für bisher eingesetzte zerstörende und häufig sehr zeitaufwändige Messverfahren. Andererseits stoßen auch nicht-invasive Verfahren wie die Sonographie oder die Magnetresonanztomographie (MRT), die vor allem im medizinischen Bereich eingesetzt werden, bei feinen Strukturen an die Grenzen ihrer Auflösungsfähigkeit, sodass mit ihnen dünne Schichtstrukturen und Details im Mikrometerbereich nicht dargestellt werden können.

Das OCT-System basiert auf einem faseroptischen Aufbau und gestattet damit einen flexiblen Einsatz auch in chemisch aggressiven Umgebungen, da die Messsonde unabhängig von der Analyseeinheit frei im Raum bewegt werden kann.

Die möglichen Anwendungsgebiete des OCT-Systems liegen besonders in den Bereichen Druckindustrie, Folien- und Filmindustrie, Präzisionswalzen, Optikindustrie, Medizintechnik und Biotechnologie. Daneben ist auch die Prüfung moderner Hightech-Materialien wie zum Beispiel Faserverbundwerkstoffe möglich.
