Maximale Schneidenzahl für maximalen Vorschub
Mapal-Planfräser für höchste Produktivität

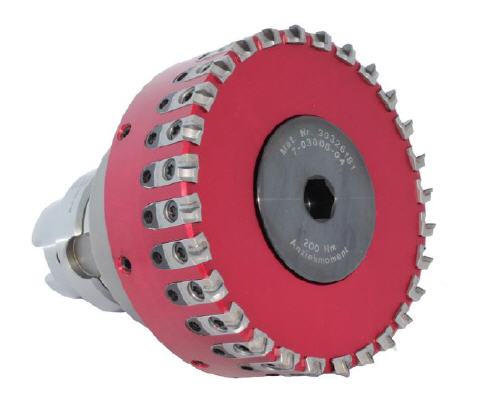

Mapal offeriert einen neu entwickelten Planfräser für die Bearbeitung von Aluminium, für Schnitttiefen im Bereich von 1 bis 1,5 mm. Hohe Schnitt- und Vorschubgeschwindigkeiten, eine stabile Spannung der Schneiden und das einfache Handling sind die besonderen Kennzeichen des ›EcoFeed-Rapid‹.
Entscheidend für die Produktivität beim Fräsen ist die Vorschubgeschwindigkeit, die wesentlich beeinflusst wird durch die Anzahl der Zähne. Dank optimaler Auslegung ist es gelungen, die Zähnezahl wesentlich zu erhöhen. So hat zum Beispiel der Fräskopf mit Durchmesser 125 mm bereits 28 Zähne. Dank der Leichtbauweise des Grundkörpers aus hochfestem Aluminium können zudem hohe Drehzahlen realisiert werden.
Wenn zum Beispiel der 125er Fräser mit einer Drehzahl von 15.000 min-1 eingesetzt wird und der Zahnvorschub mit 0,15 mm gewählt wird, ergibt sich die enorme Vorschubgeschwindigkeit von 63.000 mm/min oder 63 m/min. Voraussetzung für das Erreichen solch hoher Geschwindigkeiten ist eine stabile und sichere Befestigung der Schneiden. Der Aufbau der neuen Rapid-Baureihe entspricht dem bewährten EcoFeed Prinzip. Dabei sind die Schneiden als Fräseinsätze ausgebildet und werden durch eine hochpräzise Schwalbenschwanzführung sicher fixiert.
Damit sind bei diesen Fräseinsätzen keine zusätzlichen Elemente für die Klemmung erforderlich. Die exakte Positionierung der Schneiden im Grundkörper bleibt über die gesamte Standzeit erhalten. Denkbar einfach ist das Wechseln der Fräseinsätze. Die Justierung erfolgt sehr bedienerfreundlich mit radial zugänglichen Justierelementen. Mit diesen keilförmigen Justierelementen kann der Planlauf μm-genau eingestellt werden. Gegenüber dem Einstellen mit Stellschraube ist so eine noch feinfühligere Justierung der Schneide möglich.
Für die neue Baureihe der MAPAL EcoFeed-Rapid Fräser sind PKD Fräseinsätze als Eck-, Plan- oder Breitschlichtmesser verfügbar. Das Standard-Programm reicht von Durchmesser 63 mm mit 14 Zähnen bis 200 mm mit 44 Zähnen. MAPAL bietet als besonderen Service ein Fräskopfmanagement an. Dies garantiert dem Kunden eine fachgerechte Wiederaufbereitung der Fräsköpfe nach Standzeitende und die sichere Verfügbarkeit der Werkzeuge.
Mehr Informationen zur MAPAL Dr. Kress KG:
 |
MAPAL Dr. Kress KG |
|
Obere Bahnstr. 13 |
|
73431 Aalen |
|
Tel.: 0 73 61 / 5 85 - 0 |
|
Fax.: 0 73 61 / 5 85 - 1 50 |
|
E-Mail: info@de.mapal.com |
|
www.mapal.com |
