Schlanke Highspeed-Einheit für die Montage

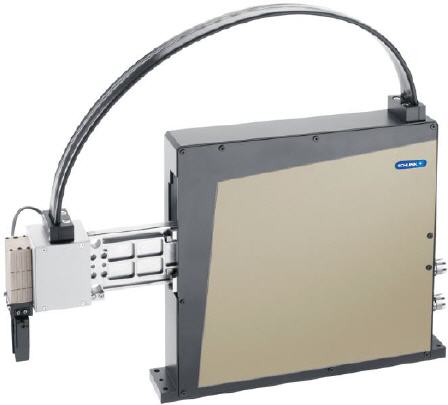

Die schlanke PPU-E 15 überzeugt mit Robustheit
Die lineardirekt und damit übersetzungsfrei angetriebenen Pick & Place-Einheiten der Baureihe PPU-E von SCHUNK sind die derzeit schnellsten Pick & Place-Einheiten am Markt. Mit der PPU-E 15 erweitert der Kompetenzführer für Spanntechnik und Greifsysteme die Baureihe nun um einen frei programmierbaren Tempomacher, der speziell auf den Einsatz in der Elektronik- und Kleinteilemontage zugeschnitten ist.
Wie alle lineardirekt angetriebenen Pick & Place-Einheiten des innovativen Familienunternehmens wird auch die kompakte PPU-E 15 statt über eine toleranz- und verschleißanfällige Bewegungsübersetzung über einen verschleißfreien Direktantrieb bewegt. Das minimiert den Wartungsaufwand, erhöht die Dauerwiederholgenauigkeit und vereinfacht die Programmierung.
Da die Einheit mit zwei stationären Motoren ausgestattet ist und komplett ohne bewegte und damit störanfällige Motorkabel auskommt, sind Kabelbrüche und Anlagenstörungen quasi ausgeschlossen. Sämtliche Zuleitungen für Strom, Steuerung, Sensorik und Pneumatik werden am rückwärtigen, stationären Anschluss eingesteckt. Über ein flaches, in seitliche Richtung besonders formstabiles und schmutzresistentes Hybridkabel werden die Aktoren komplett mit Luft, Vakuum, Strom und elektrischen Signalen versorgt.
Um die Prozessstabilität zu erhöhen, können sowohl die horizontale als auch die vertikale Bewegung mit einem Absolutwegmesssystem überwacht werden. Da der Auslegerarm nicht nach hinten ausragt, wird die Anlagenplanung vereinfacht, zudem steigt die Prozesssicherheit im laufenden Betrieb.
Einfache Ansteuerung per Plug & Work
Intelligente Regler können ohne übergeordnete Steuerung sowohl den Auslegerarm als auch die Aktoren steuern. Die dafür nötige Software ist bereits integriert, so dass die Einheit einfach per Plug & Work in Betrieb genommen werden kann. Alternativ lässt sich die PPU-E über Standardregler von Bosch Rexroth einfach, schnell und prozesssicher in Anlagen integrieren. Bis zu sechs integrierte Ventile, die über eine einzige Luftzuführung bedient werden, versorgen sämtliche Pneumatikaktoren.
Das minimiert den Druckluft- und damit den Energieverbrauch und sorgt zugleich für die enorme Taktrate. Neben der Basisversion ohne Greiferschnittstelle gibt es die PPU-E in insgesamt sechs Ausbaustufen: Mit zwei, vier oder sechs Luft- und Sensorikschnittstellen, mit elektrischer Schwenkeinheit und zweifachem Luft- und Sensorikanschluss sowie mit Vakuumschnittstelle, wahlweise über eine Venturidüse oder über ein externes Aggregat. Optional kann die Z-Achse mit Federlastausgleich ausgerüstet werden.
Mehr Informationen zur SCHUNK GmbH & Co. KG:
 |
SCHUNK GmbH & Co. KG |
|
Bahnhofstr. 106 - 134 |
|
74348 Lauffen/Neckar |
|
Tel. +49-7133-103-0 |
|
Fax +49-7133-103-2399 |
|
E-Mail: info@de.schunk.com |
|
www.schunk.de |
