Linear- und Leitungsführung in einem
Kompakt und für kleine Lasten geeignet
Die igus GmbH offeriert ein neues leichtes Linearführungssystem, dass durch einen besonderen konstruktiven Kniff mehrere Aufgaben übernehmen kann, die bislang so nicht von einer Komponente gelöst werden konnten. Dazu zählt neben der schmierfreien Führung einer linearen Bewegung auch die Aufnahme von Leitungen. Im 90.000 Produkte umfassenden igus-Sortiment ist drylin Q damit das erste System, dass die Funktionen Linear- und Leitungsführung in einem kostengünstigen Produkt vereint.
Im Prinzip funktioniert das neue drylin Q-System wie eine klassische Wellenführung. Es besteht aus einem geschlossenen Gehäuse, das auf einer Welle linear bewegt werden kann. Drylin Q besitzt allerdings keine runde Welle, sondern ein Vierkant-Aluminiumprofil mit einer Kantenlänge von 7,5 mm. Im Gegensatz zu runden Systemen ist drylin Q dadurch absolut verdrehsicher.
Da das Aluminiumprofil zusätzlich innen hohl ist, kann es eine Druckluft-, Fluid-, Signal-, oder Energieleitung geschützt aufnehmen. Diese Hybridlösung ermöglicht es gerade bei Anwendungen im Miniaturbereich, wie zum Beispiel Laborgeräten, auf einfache Weise zusätzlichen Bauraum bei der Leitungsverlegung einzusparen.
Zubehör und Varianten für überraschende Lösungen

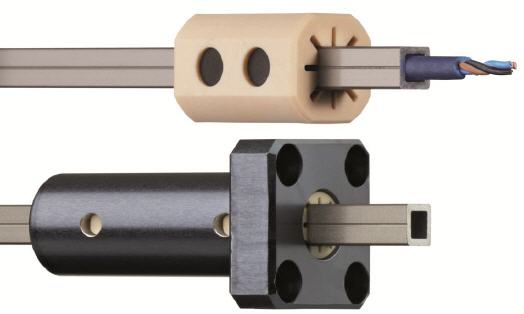

Das drylin Q-Lagergehäuse existiert bislang in zwei verschiedenen Ausführungen: Eine platzsparende und günstige Kunststofflösung, die wahlweise über zwei Schraubverbindungen montiert wird oder in einer Bohrung mit 22 Millimetern Durchmesser befestigt werden kann. Hinzu kommt die robuste Metallflansch-Variante, bei der die schmierfreien Kunststoffgleiter in ein Aluminiumumgehäuse integriert sind.
Abgerundet wird der Baukasten durch Zubehör wie Flanschböcke, Handklemmungen, Endkappen, Anschlusselemente für Energieketten, Greifer-Anbaukits und Kunststofftraversen. Mit dieser Zubehörauswahl lassen sich aus drylin Q einfach haltbare Lösungen konstruieren.
Mehr Informationen zur igus GmbH:
 |
igus GmbH |
|
Spicher Str. 1a |
|
51147 Köln |
|
Tel: +49 (0)2203-9649-0 |
|
Fax: +49 (0)2203-9649-222 |
|
E-Mail: info@igus.de |
|
www.igus.de |
