Lösemittelreinigung in neuer Dimension

Wirtschaftlicher, prozesssicherer, nachhaltiger

Bei zahlreichen Anwendungen in der industriellen Bauteilreinigung bieten Lösemittel prozesstechnische Vorteile. Um diese optimal zu nutzen, entwickelt Dürr Ecoclean sein Anlagenprogramm kontinuierlich weiter. Dies ermöglicht einerseits eine exakte Anpassung des Reinigungssystems an die Reinigungsaufgabe – auch mit integrierter Konservierung. Andererseits lassen sich dadurch Wirtschaftlichkeit, Prozesssicherheit und Nachhaltigkeit in der Lösemittelreinigung erhöhen.


Organische Lösemittel kommen in der industriellen Bauteil- und Oberflächenreinigung klassischerweise zum Einsatz, wenn Werkstücke stark mit Öl verschmutzt oder schwierig zu trocknen sind, beim Zerspanen und Umformen mit Ölen gearbeitet wird oder nachfolgende Prozesse wie Härten fettfreie Oberflächen erfordern. Wie wirtschaftlich, prozesssicher und umweltgerecht diese Reinigungsprozesse durchgeführt werden, hängt entscheidend von der Anlagentechnik ab.

Mit Reinigungssystemen, die sich durch eine umfangreiche Serienausstattung, beispielsweise Wärmerückgewinnung, Bypassfiltration und Injektionsflutwachen (IFW), hohe Leistung, Einrichtungen zur Reduzierung von Energieverbrauch und Emissionen auszeichnen, bietet Dürr Ecoclean in diesen Bereich effiziente Lösungen. Die Anlagen können mit nicht halogenierten Kohlenwasserstoffen sowie modifizierten Alkoholen betrieben werden. Sie arbeiten unter Vollvakuum und verfügen über eine ausgereifte, redundant ausgelegte Sicherheitstechnik und integrierte Bodenwannen.

In puncto Dimensionierung, Verfahrenstechnik, Medienaufbereitung und Trocknung lassen sich die Lösemittelsysteme des Herstellers aus Filderstadt an spezifische Anforderungen hinsichtlich Sauberkeit, Durchsatz, Teilegeometrie und einer eventuell erforderlichen Konservierung anpassen.

Kurze Taktzeiten durch Minimierung nicht produktiver Nebenzeiten
Um den Reinigungsprozess auch bei hohen Sauberkeitsanforderungen so effizient wie möglich zu gestalten, verfügen die Ecoclean-Anlagen nicht nur über eine hohe Vakuumleistung, sondern auch über starke Pumpen und große Leitungsquerschnitte. Diese konstruktiven Details ermöglichen ein schnelles Füllen und Entleeren der Arbeitskammer und Tanks sowie eine optimale Lösemitteleinbringung in den Warenkorb.

Daraus resultieren in Verbindung mit der leistungsstarken Vakuumtechnik, die mit einem Enddruck von kleiner 1 mbar selbst bei geometrisch sehr komplexen Teilen eine schnelle und vollständige Trocknung gewährleistet, ausgesprochen kurze Taktzeiten und damit ein erhöhter Durchsatz.

Validierte Prozesse, beispielsweise in der Medizintechnik, oder die für nachfolgende Behandlungen wie Härten, CVD- und PVD-Beschichtung, Löten, Schweißen und Verkleben unverzichtbaren fettfreien Oberflächen, erfordern häufig Feinstreinigungsprozesse. Dafür lassen sich die Lösemittelanlagen mit mehreren Tanks und Flutbehältern für eine mehrstufige Reinigung ausstatten. Eine elektropolierte Arbeitskammer und optimierte Strömungsbedingungen sorgen dafür, dass kein Schmutz in der Anlage zurückbleibt, der zu einer Rekontamination gereinigter Teile führen könnte. Einen wichtigen Beitrag zur hohen Reinigungsqualität leistet hier auch die serienmäßige Bypassfiltration, die das Reinigungsmedium bis zu 100 Mal pro Stunde umwälzt. Dies bedeutet, dass das Lösemittel bei einem zweiminütigen Reinigungsprozess mehr als dreimal gefiltert wird.

Die Medienaufbereitung lässt Schmutz keine Chance

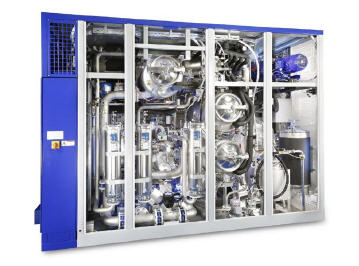

Zur kontinuierlichen Aufbereitung des Lösemittels verfügen die Anlagen von Dürr Ecoclean serienmäßig über eine integrierte, vollautomatische Destillationseinrichtung sowie über eine Vollstrom- und Bypassfiltration. Die Seriendestille gewährleistet selbst bei einem Öleintrag von bis zu fünf Litern pro Stunde eine konstant gute Entfettungsleistung. Für einen höheren Öleintrag oder bei Aufgaben in der Feinstreinigung steht optional ein kontinuierlicher Ölaustrag zur Integration in die Anlage zur Verfügung. Das kompakte Destillationsmodul reduziert den im ausgetragenen Öl enthaltenen Lösemittelanteil auf weniger als ein Prozent.

Dies ermöglicht, dass teure Spezialöle zurückgewonnen und beispielsweise in Kombination mit Frischöl wieder in den Prozess zurückgeführt werden können.Durch die Vollstromfiltration wird das Lösemittel sowohl beim Füllen als auch Entleeren der Arbeitskammer gereinigt. Alle Filtergehäuse sind grundsätzlich für den Einsatz von Beutel- und Kerzenfiltern ausgelegt und ermöglichen einen einfachen Filterwechsel. Für eine Feinstfiltration können Kerzenfilter bis zu 1 µm eingesetzt werden.

Konsequent auf Energiesparen getrimmt

Vorteile bieten die Lösemittelanlagen aus Filderstadt auch unter energetischen Aspekten. So erfolgt die Beheizung des Flutbehälters 1 vollständig durch die Rückgewinnung der Abwärme aus der Destillationseinrichtung. Bis zu 20 Prozent elektrische Energie lassen sich durch die intelligente, an den kundenspezifischen Produktionszyklus angepasste Anlagensteuerung einsparen.

Darüber hinaus ermöglicht die bedarfsgerechte Anpassung der Destillations-Heizleistung Einsparungen von bis zu 40 Prozent der für diesen Prozessschritt erforderlichen Energie. Die standardmäßige Wasserkühlung trägt ebenfalls zu Energieeinsparungen bei, da kein Strom für den Betrieb von Kälteaggregaten erforderlich ist.

Weniger Emissionen dank durchdachter Technik
Wesentliches Augenmerk bei der Konzeption der Anlagen legt Dürr Ecoclean auf die Reduzierung des Lösemittelverbrauchs und damit der Emissionen. So unterschreiten alle Ecoclean-Lösemittelanlagen v den Schwellenwert der VOC-Richtlinie von einer Tonne Lösemittel pro Jahr. Einen Beitrag dazu leistet neben der effektiven Medienaufbereitung der Einsatz von Tiefkühlkondensatoren. Sie kühlen die Abluft auf Temperaturen zwischen 0 und +5°C ab.

Daraus resultiert die im Vergleich zu herkömmlichen Kühlsystemen, die eine Ablufttemperatur von +25°C erreichen, geringe Lösemittelkonzentration in der Abluft. Außerdem macht die eingesetzte Ablufttechnik das häufig übliche „Spülen“ der Arbeitskammer nach dem Reinigungsprozess mit Frischluft überflüssig. Dadurch reduziert sich die Abluftmenge.
