Desoutter sorgt für sichere Werkzeugführung
Neues Handling-System zur Schraubmontage

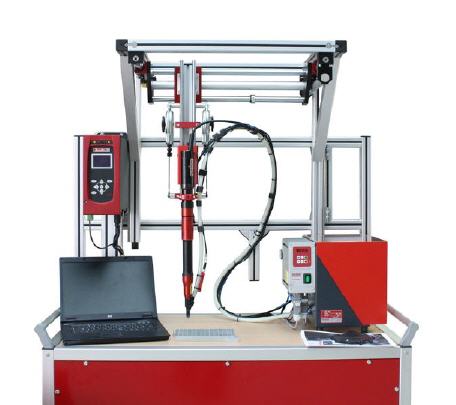

Vor allem für die Montage mit kleinen und mittleren Drehmomenten hat Desoutter sein neues Handling-System Rollex konzipiert. Das Werkzeugführungssystem lässt sich sehr einfach über dem Arbeitsplatz installieren und nimmt einen Elektro- oder Druckluftschrauber auf, so dass der Werker ihn stabil und sicher zum Werkstück bewegen kann.
Das System ist in seiner Standardausführung für Drehmomente bis 30 Nm ausgelegt, aber auch für höhere Werte hat Desoutter individuelle Lösungen. Rollex eignet sich unter anderem für Hersteller von Medizintechnik- oder Elektronikkomponenten, Weißer Ware und Leuchten, Gießereien mit Teilmontagen oder die Holz und Kunststoff verarbeitende Industrie. Desoutter präsentiert das Rollex-System auf der Montagemesse Motek (Halle 1, Stand 1185).
Ein wichtiger Vorteil gegenüber herkömmlichen Werkzeugständern ist die Tatsache, dass das System nicht über die Arbeitsfläche des Montage-Arbeitsplatzes herausragt. Dadurch bleibt der Platzbedarf gering – und die Arbeitssicherheit verbessert sich, denn die Gefahr von Verletzungen wird gebannt. Außerdem kann der Arbeitsplatz besser organisiert werden, weil mehr Platz zum Beispiel für die Bereitstellung der Teile bleibt. Rollex lässt sich auch an bestehenden Montage-Arbeitsplätzen sehr leicht nachrüsten.
Auch die Werkzeugführung bringt dem Anwender hohen Nutzen: Das Schraubwerkzeug kann nicht abrutschen und womöglich die Werkstückoberfläche beschädigen; die Qualität des Endprodukts wird damit geschützt. Die Arbeit selbst geht wesentlich leichter von der Hand; denn das System trägt das Gewicht des Werkzeugs, so dass der Mitarbeiter entlastet wird und weniger schnell ermüdet. Durch den integrierten Gewichtsausgleich kann lastfrei verschraubt werden. Rollex kann sowohl einfache Stabschrauber als auch Werkzeuge mit automatischer Schraubenzuführung aufnehmen. Die Werkzeugaufnahme ist im Grundpaket enthalten.
Drei Bewegungsachsen für hohe Flexibilität
Bei aller Führung bleibt dennoch die maximale Flexibilität gewährleistet: Denn die Rollex-Systeme werden mit drei Bewegungsachsen geliefert. Die präzisionsgelagerten Achsen ermöglichen es dem Bediener, das Werkzeug bequem im Arbeitsbereich zu führen und sicher zu positionieren. Der Arbeitsbereich ist dabei variabel einstellbar. Für alle drei Achsen sind verschiedene Längen erhältlich, die Verfahrwege können je nach Anforderung flexibel ausgeführt werden.
In der Standardausführung nimmt Rollex über dem Arbeitsbereich einen Platz von 532 mm x 510 mm x 565 mm ein und trägt Lasten bis zu 22 kg. Je nach Auswahl der benötigten Komponenten, Verfahrwege und Ausführungen können Abmaße und Traglast auch schon in dieser Standardausführung sehr variieren; denn der Arbeitsbereich kann flexibel an jeden Werker sowie die jeweilige Anwendung angepasst werden. Im Grundpaket, das komplett montiert und inklusive Werkzeugaufnahme geliefert wird, sind die X- und Y-Achsen jeweils 250 mm lang. Der Verfahrweg in der Z-Achse, auf der das Werkzeug vertikal bewegt werden kann, beträgt 350 mm.
In 100-mm-Schritten können die beiden horizontalen Achsen je nach Anwendung individuell ausgelegt werden. Ebenso können analoge und digitale Positionsgeber in die Konfiguration aufgenommen werden. Gerade bei komplexen Prozessabläufen bietet Rollex eine hervorragende Möglichkeit, die Qualität der Montage sicherzustellen, denn Rollex ist mit dem Positionier- und Visualisierungssystem PoscoVision von Desoutter kombinierbar. PoscoVision führt den Mitarbeiter sicher und schnell durch den Prozess: Die Arbeitsabläufe werden dem Werker in der richtigen Reihenfolge angezeigt, so dass die Arbeit effizienter und prozesssicher ausgeführt werden kann. Auf diese Weise können auch neue Mitarbeiter schnell eingearbeitet werden. Ein einmal installiertes Rollex-System lässt sich später jederzeit auch mit PoscoVision aufrüsten.
Mehr Informationen zur Desoutter GmbH:
 |
Desoutter GmbH |
|
Edmund-Seng-Straße 3-5 |
|
63477 Maintal |
|
Tel.: +49 6181 / 411-0 |
|
Fax: +49 6181 / 411-184 |
|
E-Mail: desoutter.gmbh@desouttertools.com |
|
www.desoutter.de |
