Genauer Drehen mit flexibler Messtechnik
RNC 700 auf der EMO zu sehen
Monforts Werkzeugmaschinen ist Spezialist für die Bearbeitung von großen Werkstücken. Die hydrostatisch gelagerten Maschinen aus Mönchengladbach sind daher oft dort zu finden, wo trotz eines großen Bauteilgewichts und schwer zu bearbeitenden Werkstoffen enge Toleranzen gehalten werden müssen - z.B. in der Luftfahrtindustrie oder bei der Fertigung von Getriebekomponenten für Windkraftwerke. Hier spielt die herausragende Stabilität und auch die Dämpfung der hydrostatischen Rundführung ihre Stärken aus. Bei besonders engen Toleranzen sind die Maschinen häufig mit präziser Messtechnik ausgestattet, um die Fertigung zu optimieren – so auch die Maschine RNC 700, die auf der EMO in Hannover vom 16. bis 21. September zu sehen ist (Halle 17, Stand C16).
Die Maschinen von Monforts genießen bei Anwendern einen hervorragenden Ruf - vor allem, wenn es auf Stabilität und eine hohe, langfristige Genauigkeit ankommt. Wegen der bei Monforts standardmaßig eingesetzten, hydrostatischen Rundführung eignen sich diese Maschinen vor allem für die Bearbeitung schwerer Zerspanaufgaben: Große und schwere Teile, große Zerspanungsquerschnitte und schwer zerspanbare Werkstoffe.

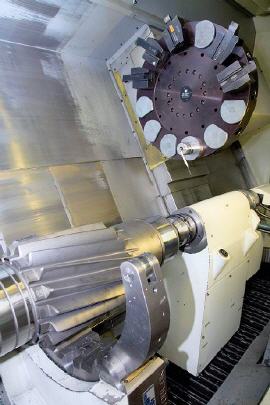

Im Mittelpunkt des Monforts-Messeauftritts steht die Revolverdrehmaschine RNC 700, die besonders im Umfeld der schwer zerspanbaren Werkstoffe und großen Bauteile sehr bewährt ist. Bei besonders engen Toleranzen werden Maschinen im Allgemeinen mit präziser Messtechnik für die Werkzeug- aber auch für die Werkstückmessung ausgestattet. Prozessintermittierende Messungen erlauben eine dauerhafte Korrektur der Maschine und damit ein optimiertes Prozessergebnis.
Einen Haken hat die Sache mit dem Werkzeugmessen in der Maschine allerdings: Ist das Werkstück besonders groß, steht es häufig im Schwenkweg eines automatisch einschwenkbaren Messwerkzeugs. Dann muss entweder der Prozess unterbrochen werden und das Messwerkzeug manuell eingewechselt werden - oder schlimmstenfalls - das Bauteil zur Messung aus der Maschine entnommen werden.
Hier hat Monforts aus der langjährigen Erfahrung mit großen Werkstücken ein sehr flexibles und genaues Werkzeugmesssystem in die RNC 700 eingebaut. Aus dem Bereich der Drehfräszentren sind Kombi-Messsysteme entstanden, die integriert das Messen von Drehwerkzeugen mit einem Taster und das Messen von Fräswerkzeugen mit einem Laser ermöglichen. Die Vorteile liegen auf der Hand: Drehwerkzeuge sind taktil viel schneller gemessen, weil nur der höchste Punkt gemessen werden muss.
Den müsste man sich mit dem Laser erst suchen. Dafür kann der Laser rotierende Fräswerkzeuge messen. Das ist in einer Revolverdrehmaschine mit angetriebenen Werkzeugen durchaus von Vorteil. Entscheidend ist aber, dass die Ingenieure aus Mönchengladbach das Messsystem so in die Maschine integriert haben, dass selbst bei sehr großen Bauteilen das Bauteil bei der Messung in der Maschine bleiben kann. Wird das Messsystem nicht benötigt verschwindet es einfach hinter einer Klappe in der Futterseitenwand und ist so vor Spänen und Kühlschmiermittel geschützt.
Mehr Informationen zu Monforts:
 |
A. Monforts Werkzeugmaschinen GmbH & Co. KG |
|
Schwalmstraße 301 |
|
41238 Mönchengladbach |
|
Tel.: +49 2161 9461-0 |
|
E-Mail: sales@monforts-wzm.de |
|
www.monforts-werkzeugmaschinen.de |
