Igus-Linearführung mit einstellbarem Spiel
Punkten mit drylin-Q 20-Vierkantführung
Das Tribopolymer-Unternehmen igus GmbH erweitert mit der drylin-Q 20-Vierkantführung sein Produktprogramm bei schmierfreien verdrehgesicherten Linearführungen. Mit einer Führung können jetzt freitragend Kräfte bis 10 Nm aus allen Richtungen aufgenommen werden. Das Lagerspiel des Führungsschlittens lässt sich manuell einstellen. Zusätzlich bietet ein Hohlprofil Platz für Versorgungsleitungen.
Seit rund 15 Jahren entwickelt igus abrieboptimierte Komponenten für die Lineartechnik. Das Unternehmen steht für trockenlaufende Kunststoffkom-ponenten, die Maschinen bewegen, so auch im Geschäftsbereich Lineartechnik. Dort bietet igus ein breites Portfolio an Führungssystemen. Neu im Linearbaukasten ist drylin-Q 20 – ein quadratisches Führungssystem mit einer Profil-Kantenlänge von 20 Millimeter, das über die Schmier- und Wartungsfreiheit weiteren Zusatznutzen verspricht.
Neue Vierkant-Führungsvariante für freitragende Lösungen

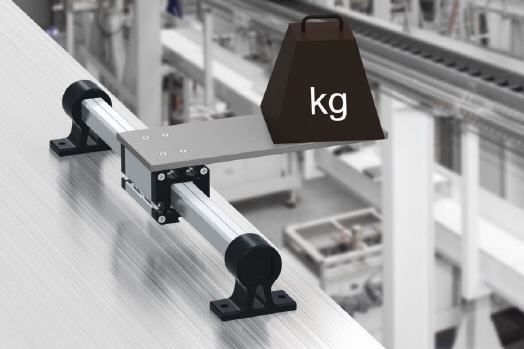

drylin-Q 20 ist eine Erweiterung der bereits eingeführten drylin-Q 10- Vierkantführung für kleine Lasten. Die neue Baugröße eignet sich für alle freitragenden Lösungen. Das Besondere: Aufgrund des Vierkantprofils ist drylin-Q 20 vollkommen verdrehsicher. Diese Linearführung von igus kann einwirkende Belastungen und Momente bis zu 10 Newtonmeter in alle Richtungen abstützen.
Damit ergänzt drylin-Q 20 das bislang bestehende igus-Programm um weitere Einsatzmöglichkeiten: Bisherige verdrehgesicherte, freitragende Linearführungen wurden bei igus entweder mit Rundführungen, die dann mit zwei parallel eingesetzten Wellen geführt sind, oder über eine klassische Schienenführung, die zumeist nicht freitragend eingebaut wird, realisiert. Diese Lücke schließt ab sofort die als System verfügbare Vierkantführung drylin-Q 20.
Lagerspiel stufenlos manuell einstellbar
Der System-Baukasten besteht neben dem einstellbaren Führungsschlitten aus hartanodisierten Vierkant-Führungsprofilen aus Aluminium. Die Maximallänge der Schienen beträgt 4 Meter. Neben der Funktionssicherheit auf dem igus-Profil, lässt sich der Führungswagen mit allen 20/20 Aluminium-Konstruktionssystemen kombinieren. Daher bietet igus den drylin-Q 20 Schlitten ebenfalls als Einzelkomponente an. Sollten Unterschiede bei den Toleranzen auftreten, lassen sich diese leicht beheben, da das Lagerspiel in alle Richtungen mit einem Inbusschlüssel manuell einstellbar ist.
Auf jeder Seite der Führungsschlitten sind bis zu zwei Nuten eingebracht. In Verbindung mit Nutensteinen lassen sich dadurch in alle Richtungen sehr einfach Applikation am Schlitten befestigen. Zusätzlich ist eine einfache Handklemmung, bei der ein Klemmhebel auf die Gleitelemente drückt, in Planung.
Das Vierkant-Hohlprofil bietet Raum für Versorgungsleitungen wie Druckluft, Strom oder Flüssigkeiten. Dies ist für den Einsatz in beengten Bauräumen, beispielsweise in Laborgeräten wie Pipettierer oder kleinen Greifereinheiten ideal, denn so kann Bauraum für die Leitungsverlegung eingespart werden. Daher wird das platzsparende trockenlaufende Lineargleitsystem drylin-Q 20 auch gerne in der Medizintechnik eingesetzt.
