Mehr Leistung, weniger Stromverbrauch

ESTA-Schweißrauchfilter zeigen Talent

Zur Branchen-Leitmesse ›Schweißen & Schneiden‹ präsentiert ESTA seine Neuentwicklung ›Compasog‹. Der zentrale Hochvakuum-Schweißrauchfilter sorgt für die optimale Absaugung des Rauches direkt an der Schweißstelle. Gleichzeitig kann die neuartige Absaugeinheit auch als Industriesauger eingesetzt werden.

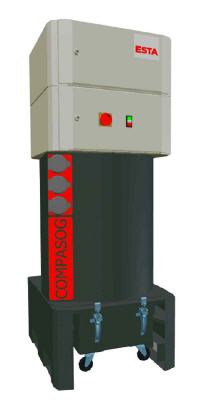

COMPASOG kombiniert eine kompakte Bauform (H=1.755 mm, T=840 mm, B=670 mm) mit einer überdurchschnittlichen Absaugleistung. Entwickelt wurde das Gerät zur Direktabsaugung von Schweißrauch an Schweißbrennern mit integrierter Absaugvorrichtung. Bis zu vier Schlauchpakete der Schweißbrenner können entweder direkt am Gerät eingesteckt oder über eine Rohrleitung mit dem Sauger verbunden werden.

Dabei wird der Rauch unmittelbar an der Schweißstelle optimal erfasst, so dass keine zusätzliche Vorrichtung erforderlich ist. Alternativ zum Anschluss von Schweißbrennern ermöglicht COMPASOG auch das Anschließen von Absaughauben. Nach Beendigung der Schweißarbeiten kann der Anwender das Gerät von ESTA als Industriesauger nutzen, um die Arbeitsplätze zu reinigen.

Zyklon-Vorabscheider und Jet-Pulse-System

Die Filterpatrone besteht aus hochwertigem Filtermaterial der Klasse ›M‹ und besitzt eine Filterfläche von 8,6 Quadratmetern. Zudem verfügt die Einheit über einen tangentialen Eintritt für das Rauchgas, wodurch der für die Vorabscheidung erwünschte Zykloneffekt erzeugt wird. Diese spezielle Konstruktion wirkt auch als Funkenabscheider. So wird das Risiko von Filterbränden durch eventuell eingesaugte Funken minimiert.

Zur Abscheidung der Feinstaubpartikel kommt eine konische Filterpatrone zum Einsatz, die in zwei vertikale Kammern unterteilt ist. Jede Kammer ist einzeln über Druckluft abreinigbar, so dass eine konstante Absaugleistung gewährleistet ist. Das zweistufige Filtersystem sorgt so für eine insgesamt hohe Abscheideleistung und eine lange Filterstandzeit.

EC-Turbinen sind dem Leistungsbedarf exakt anpassbar

Der Antrieb der etwa 300 Kilogramm schweren COMPASOG-Einheit mit einem Betriebsgeräusch von rund 75 db(A) erfolgt über EC-Motoren. Diese sind im Vergleich zu herkömmlichen AC-Motoren für den Dauereinsatz nicht nur besser geeignet, sondern weisen auch einen bis zu zehn Prozent höheren Wirkungsgrad auf. Die Turbinen sind optional mit einer Steuereinheit lieferbar, über welche die Saugleistung differenzdruckgesteuert immer dem erforderlichen Bedarf angepasst werden kann. Durch diese exakte Ansteuerung ermöglicht COMPASOG einen energieeffizienteren und wirtschaftlicheren Betrieb als herkömmliche Modelle.
