Revolutionäres Spannfutter

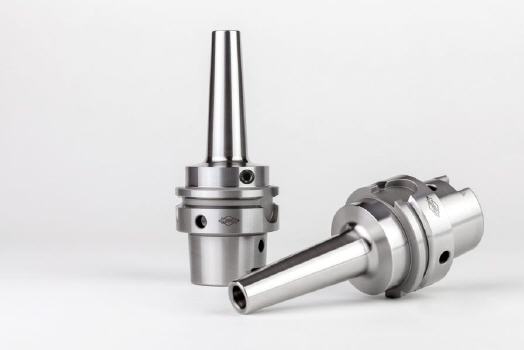

HTC-Technologie mit schlanker Kontur

Mit der neuen HTC-Technologie mit schlanker Kontur gelingt Mapal eine Revolution in der Spanntechnik. Erstmals ist es möglich, die Vorteile eines Hydrodehnspannfutters in einem noch breiteren Anwendungsspektrum zu nutzen.


Zum einen weist das neue Spannfutter eine schlanke Kontur mit der vom Schrumpffutter bekannten Verjüngung von drei Grad auf. Zum anderen bietet es die Vorteile der HTC-Technologie wobei das ›T‹ neben der hohen Drehmomentübertragung auch für Temperaturbeständigkeit steht. Der große Betriebstemperaturbereich bis 170 Grad Celsius sorgt für zusätzliche Prozesssicherheit.

Nicht nur für den Formenbau bietet das neue Spannfutter signifikante Vorteile sondern auch für Anwendungen im Automotive- und Aerospace-Bereich. Denn: Die HTC Technologie mit schlanker Kontur eignet sich auch für alle Bearbeitungen im konturkritischen Bereich. Es ermöglicht einfaches und schnelles Spannen des Werkzeugs. Das heißt: Zur Implementierung sind weder Schulungen noch hohe Rüstkosten oder teure Peripheriegeräte vonnöten.

Der Spannbereich ist sehr nah an der Futterspitze platziert, was für optimalen Rundlauf (< 3 µm an der Aufnahmebohrung, < 5 µm bei 2,5 x Durchmesser) und Formgenauigkeit bei guter Schwingungsdämpfung sorgt. Durch die Dämpfung im System werden Mikroausbrüche an der Schneide gemindert. Das hat längere Standzeiten des Werkzeugs sowie die Schonung der Maschinenspindel zur Folge. Die Wuchtgüte liegt bei G=2,5 bei 25.000 Umdrehungen pro Minute.

In unterschiedlichen Anwendungen hat sich die neue HTC-Technologie mit schlanker Kontur bereits bewährt. Sie ist mit den Spanndurchmessern 6, 8, 10 und 12 Millimetern für HSK-A63 lieferbar. Zwischenbuchsen ermöglichen zusätzliche Durchmesserbereiche. Weitere HTC-Spannfutter mit neuen Eigenschaften wie Auszugssicherung und dezentralen Kühlkanalbohrungen wird Mapal in den kommenden Monaten vorstellen.



Mehr Informationen zur MAPAL Dr. Kress KG:

Kontakt  Herstellerinfo
MAPAL Dr. Kress KG
Obere Bahnstr. 13
73431 Aalen
Tel.: 0 73 61 / 5 85 - 0
Fax.: 0 73 61 / 5 85 - 1 50
E-Mail: info@de.mapal.com
www.mapal.com
