Testsystem für Bedien- und Anzeigegeräte
Für beliebige Testszenarien geeignet
Test- und Automatisierungsspezialist SYSTEC präsentierte die roboterbasierte multifunktionale Messzelle CyberFLEX. Mithilfe einer kombinierten Dreh-/Schwenkeinheit von SYSTEC führt die Lösung Haptik-, Kommunikations-, Bildverarbeitungs- und Lichttechnikmessungen von Bedien- und Anzeigegeräten gemäß Industrie 4.0 durch. Zentrales Element ist dabei ein Mitsubishi Electric SCARA-Roboter vom Typ RH-6FH.

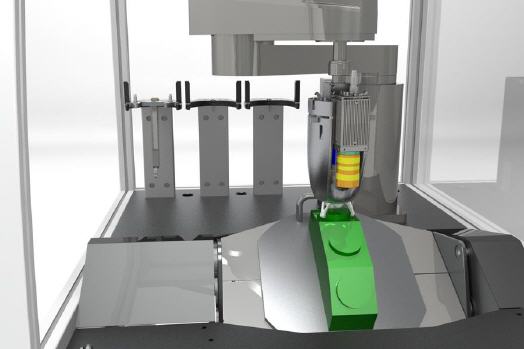

„In der ausgestellten Testzelle positioniert ein MELFA RH-6FH die Aktorik und Sensorik des Prüfstandes über Prüfling und Transfernormale zwecks blickwinkelabhängiger Messungen zum Beispiel der Lichttechnik, aber auch für akustische Prüfungen, positionsunabhängige Bildverarbeitung bzw. Leichtdichtemessungen“, erklärt Herbert Pichlik, Prokurist und Technischer Leiter, SYSTEC GmbH. „Der 4-Achs-Roboter ist über die Dreh-/Schwenkeinheit um zwei Achsen erweitert und kann alle Raumrichtungen abdecken. Der Robotercontroller übernimmt die nebenläufige und synchronisierte Abarbeitung der Bewegungen zur Ermittlung der technischen Parameter. Für die Ansteuerung der Dreh-/Schwenkeinheit sind Mitsubishi Electric Servoantriebe und -verstärker direkt mit dem Robotercontroller verbunden.“
Durch mehrere wechselbare Messmodule sind Drehknöpfe, Tasten und Wippen von Bedien- und Anzeigegeräten in nahezu beliebiger Lage prüfbar. Dazu ist der Prüfling, etwa ein konkaves Pkw- oder Nfz-Cockpit-Display, in die Dreh-/Schwenkeinheit eingesetzt. Eine fest mit dem Roboter verbundene 3CCD-Leuchtdichtemesskamera dient der blinkwinkelunabhängigen Ermittlung der lichttechnischen Parameter wie Leuchtdichte, dominante Wellenlänge oder Farbort sowie des Pattern- und Shapematchings im Bereich der Bildverarbeitung. Durch das LabVIEW-basierte Test- und Automation-Framework von SYSTEC lassen sich beliebige Testszenarien für Labor- und Bandendetestapplikationen realisieren. FPGA- und CUDA-basierte Algorithmen sorgen für einen effizienten Prüfdurchsatz.
Das System ist durch Zusatzmodule um Forcefeedback-, Forcesense- und Gestenerkennungsfunktionalität erweiterbar. Darüber hinaus sind zusätzliche Aktoriksysteme und Messeinheiten wie Spektroradiometermessköpfe integrierbar. Somit erfüllt die Lösung schon jetzt zukünftige Anforderungen zum Beispiel der OEM-Lastenhefte in der Automobilindustrie.
Mehr Informationen zu Mitsubishi Electric Europe:
 |
Mitsubishi Electric Europe |
|
Gothaer Straße 8 |
|
40880 Ratingen |
|
Tel.: 02102 486612-0 |
|
Fax 02102 48670-90 |
|
E-Mail: edm.sales@meg.mee.com |
|
www.mitsubishi-edm.de |
