Der Turbo unter den Hydraulikzylindern

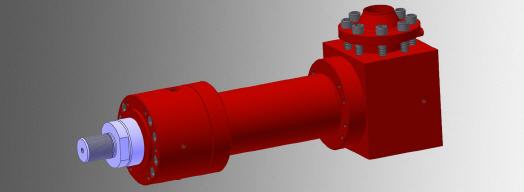

Hydraulikzylinder mit Eilgang-Funktion

Die Hydropneu GmbH in Ostfildern bei Stuttgart bietet komplette Lösungen für alles, was hydraulisch bewegt werden soll. Hier nutzen immer mehr Kunden das Angebot, gemeinsam mit den hausinternen Spezialisten eine Problemlösung für ihren speziellen Anwendungsfall zu erarbeiten. So wurde der hydraulische Eilgang-Zylinder als Antrieb für eine hydraulische Presse entwickelt. Diese ebnet die Rohlinge von Kochtopf-Böden, so dass der Topf nach Fertigstellung plan auf der Herdplatte aufliegt.


Hydraulische Pressen sind ein typischer Anwendungsbereich, bei dem die Vorteile der Hydraulik voll genutzt werden können. Denn die Hydraulik bietet im Vergleich zu allen anderen Antriebsmöglichkeiten die höchste Kraftdichte. Dadurch lassen sich bei kleinem Bauraum extreme Kräfte realisieren, die anders gar nicht oder nur mit viel höherem Aufwand erzeugt werden können.

In dieser Presse wird nur auf einem kleinen Teil des gesamten Hubes die maximale Presskraft benötigt. Der übrige Verfahrweg wird lediglich dazu benutzt, den Arbeitsraum optimal zugänglich zu halten. Dadurch kann der Anwender die Presse komfortabel und sicher bestücken. Der von Hydropneu dafür entwickelte Eilgang-Zylinder besitzt eine zusätzliche Ansteuerung, über die er sehr schnell mit einem geringen Ölvolumen in die eigentliche Arbeitsposition gefahren werden kann. Die volle Kolbenfläche wird lediglich für den kurzen Teil des Presshubs beaufschlagt, wenn unter hohem Druck die eigentliche Pressung mit großer Kraft vorgenommen wird.

Damit der Pressenzylinder im Eilgang kein Vakuum zieht bzw. kein zu hoher innerer Gegendruck erzeugt wird, ist er mit einem Vorfüllventil ausgestattet. Dieses gibt während der Eilgang-Funktion einen großen Querschnitt zum Tank frei und gewährleistet dadurch die Befüllung und Entleerung des Zylinderraums ohne dass hierzu Förderleistung zur Verfügung zu stellen ist. Die Gesamtzykluszeit und der Energieverbrauch können durch die Verwendung unseres Eilgangzylinders deutlich reduziert werden, da zur Fahrt nur ein deutlich geringerer Volumenstrom nötig ist.



Mehr Informationen zur HYDROPNEU GmbH:

Kontakt  Herstellerinfo
HYDROPNEU GmbH
Sudetenstr. 1
73760 Ostfildern
Tel.: 0711/34 29 99-0
Fax: 0711/34 29 99-1
E-Mail: info@hydropneu.de
www.hydropneu.de
