Neues Verfahren zur Analyse von Galliumnitrid
Beschränkungen umgangen
Galliumnitrid gilt als schwer erzeug- und kontrollierbares Material. Es bildet das Herz der blauen Leuchtdioden, für deren Entwicklung der diesjährige Physik-Nobelpreis vergeben wurde. Drei japanischen Wissenschaftlern gelang es erstmals, qualitativ hochwertige Schichten aus Galliumnitrid (GaN) zu erzeugen, die etwa 1993 in die Serienfertigung überführt wurden. Mit der Analyse und Verbesserung dieses Materials beschäftigen sich Wissenschaftler und Ingenieure weltweit. Am Fraunhofer-Institut für Lasertechnik ILT wurde in enger Kooperation mit dem I. Physikalischen Institut (IA) der RWTH Aachen University nun eine Analysemethodik entwickelt, mit deren Hilfe sich die strukturellen und elektronischen Eigenschaften von GaN und GaN-Verbundstoffen erstmals optisch im Nanometerbereich untersuchen lassen.
Ob für Bildschirme von Smartphones, Computern und Fernsehern oder für die Beleuchtungsindustrie: Der Bedarf der Wirtschaft nach massentauglichen LEDs steigt stetig, nicht zuletzt deshalb, weil sie ein Vielfaches weniger an Energie benötigen als Glühlampen, Halogenleuchten und sogar Energiesparlampen. Die Entwicklung der blauen Leuchtdiode bildet den letzten Baustein zu Erzeugung von warmweißem Licht auf LED-Basis. Erst dieses Licht wird als angenehm empfunden, wodurch die Akzeptanz der Technologie nicht zuletzt für Heimanwendungen deutlich zunimmt. Zur Entwicklung immer leistungsfähigerer Elemente ist dabei eine kostengünstige und schnelle Analysemethode unverzichtbar.
Optische Analysen im Nanometerbereich
Die Auflösung konventioneller optischer Mikroskope stößt bei Objekten im Nanometerbereich jedoch an ihre physikalischen Grenzen. Abhängig von der verwendeten Lichtquelle lassen sich kleine Strukturen im Nanometerbereich, wie sie unter anderem in modernen Halbleiterbauelementen vorliegen, nicht getrennt auflösen. Optische Analysen sind auf diesem Wege ausgeschlossen. Die Methodik der Nahfeldmikroskopie umgeht diese grundlegende Beschränkung und dringt auf optischem Weg in den Nanometerbereich vor. Die Anforderungen an die verwendete Lichtquelle sind dabei extrem hoch.

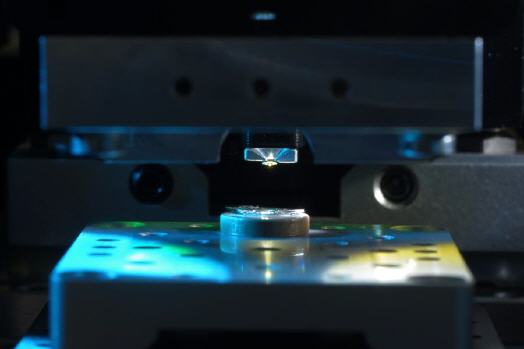

Lasersystem aus Aachen für die Nahfeldmikroskopie von Galliumnitrid
Forscher des Fraunhofer ILT haben in Zusammenarbeit mit I. Physikalischen Institut (IA) der RWTH Aachen University dafür in den letzten Jahren ein neuartiges breitbandig durchstimmbares Lasersystem entwickelt, welches auf die speziellen Anforderungen von Halbleiteranalysen ausgerichtet ist. Die Wellenlänge lässt sich an das zu untersuchende Material anpassen, so dass eine Vielzahl an Materialien mit dem neuen System untersucht werden kann. Im Vergleich zu den bislang kommerziell verfügbaren sowie den in Forschung und Entwicklung eingesetzten Systemen ermöglicht die Neuentwicklung aus Aachen deutlich schnellere spektroskopische Analysen. Zudem lassen sich nun auch weitere Materialsysteme erschließen, die mit den bisherigen Systemen noch nicht zugänglich waren. Dazu zählen unter anderen auch GaN und GaN-Verbundstoffe.
Mit dem neu entwickelten Analysesystem gelang es den Aachener Forschern vergangenes Jahr erstmals, Verspannungen in der Kristallstruktur von undotierten GaN-Wafern auf optischem Wege zweidimensional darzustellen. Mithilfe von Computersimulationen ließ sich zudem das Ausmaß der Verspannungen genau quantifizieren. In jüngster Zeit wurde das Verfahren auch auf unterschiedlich dotierte GaN-Schichten in komplexen Strukturen übertragen. Damit steht erstmals ein optisches Verfahren zur Verfügung, mit dessen Hilfe sich sowohl die strukturellen als auch die elektronischen Eigenschaften von GaN und GaN-Verbundstoffen auf der Nanometerskala untersuchen lassen.
Kostengünstig, präzise und zerstörungsfrei
Die Nahfeldmikroskopie besitzt gegenüber den üblicherweise eingesetzten Analysemethoden wirtschaftliche und qualitative Vorteile. Beispielsweise werden strukturelle Eigenschaften dünner GaN-Schichten derzeit mithilfe der Transmission-Elektronen-Mikroskopie untersucht. Die Kosten hierfür sind allerdings unter anderem aufgrund der aufwändigen Probenpräparationen sehr hoch. Nahfeldanalysen lassen sich in der Regel ohne jegliche Vorbehandlung durchführen.
Bei der Untersuchung der elektronischen Eigenschaften kommt derzeit die Sekundärionen-Massenspektrometrie zum Einsatz. Axial lassen sich hiermit die elektronischen Eigenschaften im Nanometerbereich erfassen, lateral ist eine Bestimmung der Dotieratomkonzentration in vergleichbarer Auflösung derzeit jedoch nicht möglich. Zudem ist die Methode werkstoffzerstörend. Die Nahfeldmikroskopie bietet hingegen in allen Dimensionen eine Auflösung im Nanometerbereich. Sie arbeitet völlig zerstörungsfrei und kann unter normalen Umgebungsbedingungen eingesetzt werden.
Einsatzmöglichkeiten des Analysesystems
Die Nahfeldmikroskopie lässt sich in unterschiedlichen Bereichen einsetzen. Zum Beispiel kann die Methodik in enger Kooperation mit den Entwicklern neuer Halbleiterbauelemente dabei helfen, die Prozessparameter gezielt zu optimieren. In einem sehr frühen Entwicklungsstadium können die physikalischen Vorgänge, insbesondere an den Grenzflächen der einzelnen Schichten, durch die Analyse besser verstanden werden. Diese Erkenntnisse können schließlich die nachfolgenden Entwicklungsschritte maßgeblich bestimmen. Auch im Bereich der Hochfrequenz- und Leistungselektronik findet das Bauelement GaN aufgrund seiner physikalischen Eigenschaften immer weiter Einzug. Nahfeldmikroskopische Analyseverfahren sind für die Untersuchung dieser Materialien prädestiniert.
