Per Ultraschall den Füllstand messen
Neuer Sensor machts möglich
Morgan Advanced Materials stellt eine neue Ultraschall-Sensor-Lösung vor, die den Füllstand von Flüssigkeiten in einer Vielzahl von Behältergrößen erfassen kann, ohne in physischen Kontakt mit der Flüssigkeit treten zu müssen.
Basierend auf akustischen Wellen-Reflexionen sendet der neue Füllstandssensor ein Ultraschallsignal aus und »hört« auf das Echo das je nach Füllstand und Behältergröße zeitverzögert zurückkommt. Das Signal ändert sich, wenn der Füllstand unter ein vordefiniertes Level sinkt – mit der Möglichkeit einen Alarm für korrigierende Maßnahmen einzustellen.

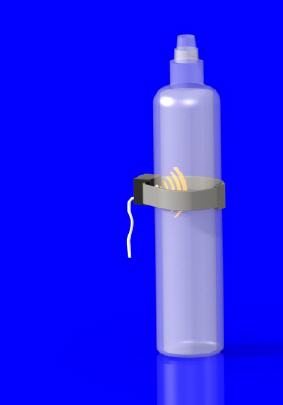

Der Sensor kann auch im Dauermodus betrieben werden, wenn er am Boden des Behälters positioniert wird, um die Flüssigkeitstiefe zu erfassen. In diesem Modus basiert die Funktion auf Wellen-Reflexionen der Übergangsschicht Flüssigkeit/Luft. Der Messfühler wird einfach an der Außenseite des Behälters mit einem einstellbaren Band befestigt, was die Positionierung und Entfernung sehr einfach gestaltet.
Für weiteren Bedienkomfort wurde der Sensor auf einem »trocken-gekoppelten« Design aufgebaut, was den Einsatz von Flüssigkeits- oder Gelmitteln, die unerwünschte Rückstände hinterlassen, nicht erfordert. Stattdessen wird eine innovative nachgiebige Schicht verwendet, die ausschließlich moderaten Druck gegen den gewünschten Behälter erfordert. Seine Fähigkeit Flüssigkeitsstände von außerhalb des Behälters festzustellen, macht den Sensor ideal für den Einsatz in Tropfkammern und anderen Anwendungen, wo die Flüssigkeit nicht in Kontakt mit dem Sensor kommen soll.
Da ist besonders in medizinischen Anwendungen der Fall, wo sterile und rückverfolgbare Materialien erforderlich sind, aber genauso in Anwendungen wo ätzende oder gesundheitsschädliche Flüssigkeiten eingesetzt werden. Dies ist das erste System seiner Art das exakt mit zylindrischen Containern unter 51 mm im Durchmesser und Kapazitäten von 20 und 300 _mm_ funktioniert. Es ist mit oder ohne Elektronik erhältlich – je nach Kundenanforderung.
Mehr Informationen:
 |
Morgan Technical Ceramics |
|
Teplitzerstrasse 27 |
|
84478 Waldkraiburg |
|
Tel.: +49 (0) 86 38 600 40 |
|
Fax: +49 (0) 86 38 810 900 |
|
www.morgantechnicalceramics.com |
