Mehr Platz im Verteiler

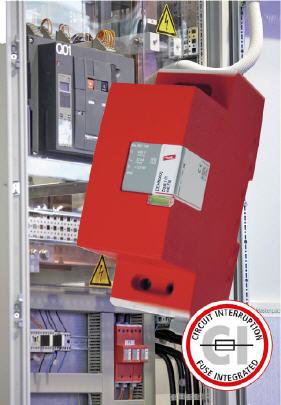

DEHNbloc Maxi 1 CI macht´s möglich

Die koordinierten Überspannungsschutzgeräte SPD Typ 1 DEHNbloc Maxi 1 CI 440 FM und DEHNbloc Maxi CI 760 FM wurden speziell für höhere Systemspannungen ausgelegt. Für eine Vielzahl von industriellen Anwendungen ist damit ein wirkungsvoller Schutz gegen direkte und indirekte Blitzströme möglich.


Die neuen Blitzstrom-Ableiter DEHNbloc Maxi 1 CI 440 FM und DEHNbloc Maxi CI 760 FM ergänzen optimal die bereits seit Jahren erfolgreich im Markt platzierten Schutzgeräte mit integrierter Sicherung von DEHN.

Bei dieser Produktlösung handelt es sich um einen Blitzstrom-Ableiter Typ 1, bei dem die Ableitervorsicherung bereits im Überspannungsschutzgerät (SPD) integriert ist. Eigens dafür wurde eine stoßstromfeste Sicherung entwickelt, die für das Ableiten von Blitzströmen der Wellenform 10/350µs optimiert ist. Dazu kommt eine Funkenstreckentechnologie zum Einsatz, die auch bei höheren Systemspannungen bis zu 760 V AC ein hohes Netzfolgestromlöschvermögen aufweist. So werden netzfrequente Folgeströme signifikant begrenzt und innerhalb weniger Millisekunden gelöscht.

Die betriebsstromfreie Funktions- / Defektanzeige des DEHNbloc Maxi 1 CI umfasst auch die Überwachung und Statusanzeige der integrierten Vorsicherung. Neben der standardmäßigen Sichtanzeige mit grün-roter Farbmarkierung verfügt das Gerät über eine dreipolige Anschlussklemme zur Fernsignalisierung. Durch die Ausführung des Fernmeldekontaktes als potentialfreier Wechsler kann, je nach Schaltungskonzept, der Kontakt zur Fernsignalisierung als Öffner oder Schließer verwendet werden.

Im Vergleich zu einer konventionellen Lösung mit externer Vorsicherung können bis zu 60 % an Platz im Verteiler eingespart werden. Dazu muss sich der Anwender keine Gedanken über die richtige Dimensionierung der Ableitervorsicherung machen, da sie bereits in das Gerät integriert und so die Abstimmung zwischen Vorsicherung und Überspannungsschutzgerät (SPD) ideal ausgeführt ist. Die normative Anforderung (DIN VDE 0100-534) bezüglich einer Gesamtanschlusslänge des SPD von maximal 1 m kann hier sehr einfach umgesetzt werden, denn die Anschlusslängen für Sicherung und die Länge der Sicherung selbst sind eliminiert, weil bereits integriert.
