Vibrationsfrei und präzise zerspanen
Hohe Qualität und Prozesssicherheit garantiert
Wenn es um leistungsfähige Werkzeuge für die Drehtechnik geht, ist Schwartz tools and more der richtige Ansprechpartner. Seit vielen Jahren vertreiben die Pfinztaler beispielsweise auch die Werkzeuge des Schweizer Herstellers Applitec Moutier S.A. So auch die ECO-Line: Sie bietet ein wirtschaftliches und ausgefeiltes Wendeplattensystem zum Abstechen, Einstechen, Langdrehen, Rückwärtsdrehen und Gewindedrehen mit hoher Präzision.
Die Werkzeuge von Applitec halten für fast jede Anwendung das Passende bereit. Einblicke in dieses umfangreiche Produktspektrum – von Wendeplattensystemen wie der TOP-Line, CUT-Line und MODU-Line über die Kreissägen der CIRCO-Line bis hin zu den Fräsern und Bohrern der MIRCO-Line – erhalten Anwender nun im neuen übersichtlichen Katalog.
Ein Bespiel ist die ECO-Line, ein patentiertes System für den Einsatz in kurven- und CNC-gesteuerten Drehautomaten. Verschiedene geschliffene Geometrien und robuste Schneidstoffe eröffnen Zerspanern zahlreiche Anwendungsmöglichkeiten.
Die ECO-Line umfasst zweiseitige Wendeplatten mit geschliffenen, scharfen Schneidkanten und neu auch mit Eckenradien von R 0,08 und R 0,20 – sowohl zum Links- als auch zum Rechtsschneiden. Die verschiedenen Ausführungen eignen sich zum Abstechen, Vorwärtsdrehen, Rückwärtsdrehen, Einstechdrehen sowie Gewindedrehen. Abstechtiefen bis 8,5 mm (Durchmesser 17mm) sind mit den Wendeplatten möglich. Um die Möglichkeiten noch zu erweitern, vervollständigt ein Wendeplatten-Rohling die ECO-Line, der individuell auf die Bedürfnisse des Kunden zugeschnitten werden kann.
Wie die TOP-Line erlangt auch die ECO-Line mit der patentierten Keilverzahnung an Halter und Wendeplatte hohe Prozesssicherheit. Jörg Schwartz, Geschäftsführer von Schwartz tools and more: „Durch die formschlüssige, gepresste Keilverzahnung ergibt sich eine extrem stabile Verbindung der beiden Komponenten. Das starre Spannsystem führt die einwirkenden Zerspanungskräfte in den Halter ab und sorgt so für wiederholgenaues Zerspanen und weniger Verschleiß an der Wendeschneidplatte.“
Gerade für niedrige Schnittgeschwindigkeiten hat sich die zähe AP202 – bestehend aus Hartmetall K20 mit PVD-Beschichtung – bewährt. Die unbeschichtete Schneidstoffsorte N (K20) ist dank ihrer hohen Zähigkeit für unterbrochene Schnitte hervorragend geeignet. Daneben machen drei innovative Sorten die Wendeplatten noch leistungsfähiger.
Jörg Schwartz: „Die neue Universalsorte AP302 besteht aus dem Feinstkornhartmetall K20 plus PVD-Beschichtung und eignet sich so besonders für die Bearbeitung von Stahl, rostfreiem Stahl und Titanlegierungen. Sie zeichnet sich durch eine sehr hohe Warmfestigkeit sowie Zähigkeit aus.“ Enorm verschleißfest ist die Schneidstoffsorte AH302 – dies wird durch das µK10 Feinkornhartmetall in Verbindung mit der PVD Beschichtung erreicht. Ebenfalls erzielt sie gute Ergebnisse bei der Feinbearbeitung von Stahl, rostfreiem Stahl und Titanlegierungen.
„Für die Zerspanung von niedrig legiertem Titan sind Anwender mit HN (µK10) gut gerüstet. Die unbeschichtete Feinkornsorte besitzt eine hohe Verschleißfestigkeit und bringt bei ununterbrochenem Schnitt beste Ergebnisse“, so Jörg Schwartz.

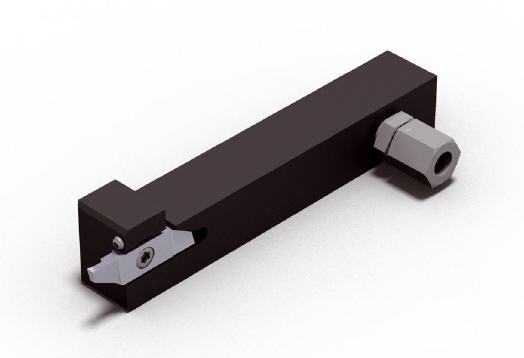

Neben hochwertigen Wendeplatten mit abgestimmten Schneidstoffen bietet die ECO-Line auch passende Halter – für versetztes Links- und Rechtsschneiden sowie neu auch für die Frontalbearbeitung. Ebenso wurden die JET-Halter mit Innenkühlung neu in die ECO-Line aufgenommen. Sie rüsten den Zerspaner für Anwendungen mit hohen Temperaturen. Abhängig von der Ausführung stehen die Halter in Querschnitten von 8x8 mm bis 20x20 mm zur Verfügung. „Mit der ECO-Line erhält der Anwender ein abgestimmtes Komplettsystem zum wirtschaftlichen Zerspanen in vielen Anwendungen“, so Jörg Schwartz.
Mehr Informationen zu Schwartz Tools:
 |
Schwartz – tools + more GmbH & Co. KG |
|
Gewerbestr. 26 |
|
D-76327 Pfinztal |
|
Tel.: 0049 (0)721 / 915 684-0 |
|
Fax: 0049 (0)721 / 915 684-22 |
|
E-Mail: info@schwartz-tools.de |
|
www.schwartz-tools.de |
