Scharfmacher für die Kreissäge

Schärfmaschinen mit neuem Bedienkonzept

Vollmers Schärfmaschinen der Typen CHP, CHC und CHF sind für hartmetallbestückte Kreissägen bestimmt und jeweils in den beiden Ausführungen 840 und 1300 verfügbar. Alle Maschinen sind mit einem besonderen Bedienkonzept ausgestattet: dem Multifunktions-Handrad zur intuitiven Maschinenbedienung.


Die Schärfmaschinen CHP, CHC und CHF gibt es jeweils in den Ausführungen 840 und 1300 – die Zahlen stehen für die Durchmessergröße der Kreissägen, die sich mit den Maschinen bearbeiten lassen. Neu bei allen Maschinen ist das Bedienkonzept mit dem Multifunktions-Handrad, das die Steuerung und Programmierung des Schärfprozesses deutlich vereinfacht und beschleunigt. Die Anwahl und das Verfahren der Achsen erfolgen dank des Handrades nur noch über ein Modul, das eine mögliche Fehlbedienung verhindert. Zusätzlich dient das Handrad als Potentiometer für Geschwindigkeitsanpassungen im Automatikbetrieb.

Ein Quartett für die Span- und Freiflächen der Kreissäge

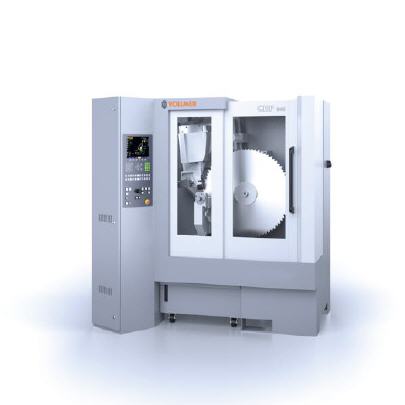

Die beiden Schärfmaschinen CHP 840 und 1300 sind universelle Schärfmaschinen für Span- und Freiflächen von hartmetallbestückten Kreissägeblättern, die sich mit vier CNC-gesteuerten Achsen für die komplette
Bearbeitung aller gängigen Zahngeometrien eignen. In einem Umlauf bearbeiten sie auch Sägen mit Achswinkel und Gruppenverzahnung. Eine motorisierte Span-Freiwinkelverstellung erlaubt automatisch die schnelle Umstellung von Span- auf Freifläche. Die verstellbare Schleifpinole zur Spanteilerbearbeitung sorgt für mehr Flexibilität in der Bearbeitung von Kreissägen für den Metallzuschnitt.

Eine Software für negative Spanflächengeometrien und Spanteilerbearbeitung ist serienmäßig verfügbar. Zudem kann die Maschine mit einem optionalem Hohlbrustschleifgerät für die Bearbeitung von Hohlbrustsägen ausgestattet werden. Vor allem eignet sich die CHP-Reihe für das werkstattorientierte Schärfen von Kreissägeblättern, mit denen Holz, Aluminium, Kunststoff und Metall geschnitten werden. Universell einsetzbar sind die Vollmer Maschinen von Sägewerken, Schärfdiensten sowie der Produktion von Kleinserien.

Die Vollmer-Maschinen CHC 840 und CHC 1300 sind die beiden „flexiblen Schwestern“ der CHP-Reihe. Zugeschnitten auf die besonderen Anforderungen von Schärfdiensten und Sägewerken, ist die CHC-Reihe für das wirtschaftliche Schärfen von hartmetallbestückten Kreissägen konzipiert. Ebenfalls mit vier CNC-gesteuerten Achsen eignet sie sich für die komplette Bearbeitung aller gängigen Zahngeometrien in einem Umlauf und kann wie die CHP mit einem Hohlbrustschleifgerät ausgestattet werden.

CHF 840 und 1300 perfekt für die Flankenbearbeitung

Die Schleifmaschine CHF in den Ausführungen 840 und 1300 bearbeitet über fünf CNC-gesteuerte Achsen die Zahnflanken von hartmetallbestückten Kreissägeblättern. Alle gängigen Winkel werden in nur einem Umlauf geschärft, auch bei Sägen mit Gruppenverzahnung. Serienmäßiges Oszillationsschleifen ermöglicht einen hohen Abtrag, so wie es in der Produktion oder im Service bei Zahnersatz erforderlich ist. Die Sägewerksindustrie sowie Unternehmen, die Holz, Kunststoffe, Aluminium und Metall verarbeiten, nutzen die Vollmer Maschine für die Flankenbearbeitung. Die Maschinen der CHF-Reihe stellen selbstständig die Winkel, auch Spanwinkel, ein und erkennen die Zahnteilung automatisch.



Mehr Informationen zu Vollmer:

Kontakt  Herstellerinfo
VOLLMER WERKE Maschinenfabrik GmbH
Ehinger Str. 34
88400 Biberach /Riß
Tel. +49 (0) 7351 / 571 - 0
Fax +49 (0) 7351 / 571 - 130
E-Mail: info@vollmer-group.com
www.vollmer-group.com
