Werkzeugfreie Fertigung von Formplatinen
Platinenschneidanlage mit Laserzelle
Für das Mercedes-Benz-Werk in Kuppenheim bei Baden-Baden hat die Daimler AG zwei Platinenschneidanlagen mit Laserzelle bei Schuler in Auftrag gegeben. Die beiden Anlagen trennen aus dem laufenden Blechband Platinen, die im nächsten Schritt zu Karosserieteilen umgeformt werden. Da für den Zuschnitt Faserlaser zum Einsatz kommen, ist – anders als bei herkömmlichen Schnittpressen – kein Werkzeug mehr nötig.
Die flexible Fertigungsmethode für Platinen erspart die Beschaffung und das Handling von Schneidwerkzeugen, ein Produktwechsel lässt sich fast ohne Rüstzeiten durch Laden des entsprechenden Schneidprogramms realisieren. Zudem ist eine Materialeinsparung durch optimiertes Nesting möglich: Wenn sich auf derselben Fläche mehr Formplatinen unterbringen lassen, reduziert sich der Blechverschnitt deutlich.
„Ein wichtiges Argument war auch die Tatsache, dass die beiden Anlagen ohne Kellergeschoss und aufwändige Pressenfundamente auskommen“, erklärt Schuler-Geschäftsführer Stephan Mergner: „Im Gegensatz zu Schnittpressen mit Werkzeug.“ Die Installation der beiden Platinenschneidanlagen mit Laser ist ab November 2015 vorgesehen, im Herbst 2016 ist der Produktionsstart geplant.

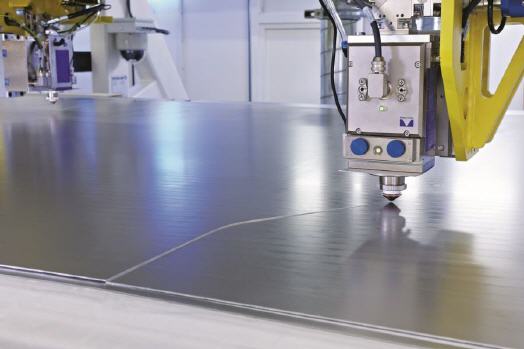

Herzstück einer Linie ist die Laserzelle mit drei zeitgleich arbeitenden Faserlasern. Für die höchstmögliche Ausbringung schneiden sie die Platinenkontur aus der laufenden Materialbahn („DynamicFlow Technology“). Zur Ausstattung der Linien gehören außerdem eine Bandanlage mit automatischem Richtkassettenwechsel und bombierbarer Richtmaschine, um Qualitätsschwankungen des Ausgangsmaterials auszugleichen, und eine robotergestützte Umsetzstation zur Schrotttrennung mit automatisiertem Tooling-Wechsel.
Wichtig für makellose Außenhautplatinen: Die Reinigungseinrichtung zur Verbesserung der Oberflächenqualität. Die Platinen-Stapeleinheit in „Stop2Drop“-Ausführung arbeitet durch die automatische Anschlagverstellung besonders schonend. Aus den Formplatinen entstehen anschließend Karosserieteile für neue Automodelle aus dem Daimler-Konzern – auf einer Pressenlinie, die ebenfalls Schuler liefert.
Mehr Informationen zur Schuler AG:
 |
Schuler AG |
|
Bahnhofstr. 41 |
|
73033 Göppingen |
|
Tel.: +49 (71 61) 66-0 |
|
Fax: +49 (71 61) 66-233 |
|
www.schulergroup.com |
