AMF-Spannmodul mit 4,5 bar Öffnungsdruck

Geizkragen in Sachen Luftbedarf

AMF stellt eine neue Generation Spannmodule für das Nullpunktspannen vor. Die Einbaumodule mit großen Einzugs- und Haltekräften benötigen nur 4,5 bar Öffnungsdruck. Der Hersteller setzt damit bereits heute auf einen Trend, der sich in zukünftigen Normen und fünf bar Luftdruck als Obergrenze in Unternehmen niederschlagen wird.

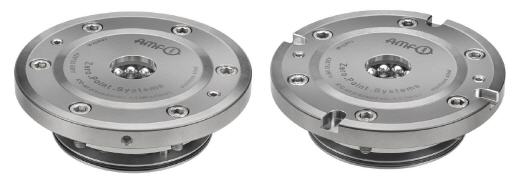

Die neuen Einbau-Spannmodule K10.3 und K20.3 von AMF spannen mit großen Feder-Haltekräften bis 55 kN und benötigen trotzdem nur 4,5 bar Öffnungsdruck. Dabei können sie mit großen Auflageflächen von 112 und 138 mm Durchmesser deutlich mehr Kippmoment aufnehmen und bauen mit geringen Einbautiefen von 35 beziehungsweise 49 mm dennoch ganz flach. „Uns sind keine Nullpunkt-Spannsysteme bekannt, die bei gleichen Eigenschaften flacher bauen“, betont Jürgen Förster, Prokurist und Vertriebsleiter von AMF. So können die Grundplatten ebenfalls sehr dünn gehalten werden, was für die Aufbauhöhe auf dem Maschinentisch viel Platz nach oben lässt. Die Einzugskräfte betragen 10 beziehungsweise 20 kN.

Die Zukunft vorwegnehmen
Als entscheidender Vorteil könnte sich jedoch der geringe benötigte Luftdruck zum Öffnen der Spannmodule erweisen, geht doch die Tendenz für Druckluftkreisläufe in Unternehmen weg von sechs bar und immer mehr hin zu maximal fünf bar. „In den USA ist das häufig schon Standard und Vorschrift in Unternehmen. Das wird auch bei uns zunehmend gefordert“, betont Förster. Den Spagat zwischen großen Einzugs- sowie Haltekräften und geringem Öffnungsdruck gilt es künftig zu meistern. AMF ist hierbei der Zeit voraus. Wie man die Herausforderung technologisch gemeistert hat, will man beim schwäbischen Familienunternehmen nicht verraten. Die Module sind drucklos gespannt, ein Abkoppeln der Leitungen ist jederzeit möglich.

Die Medienzuführung erfolgt übrigens seitlich am rostfreien, hochvergüteten und gehärteten Modulkörper aus Werkzeugstahl. Das ermöglicht eine Öffnung in der Mitte der Module, durch die Kühlschmierstoff abfließen kann. Ebenso kann durch diese Öffnung ausgeblasen werden. Auf die einfache Reinigungsmöglichkeit mit Hilfe einer einfachen Luftdruckpistole haben die Konstrukteure ebenso geachtet. Eine Variante mit vierfach-Indexierung zur Verdrehsicherung ist optional erhältlich. Wie alle Spannmodule haben auch die Neuprodukte K10.3 und K20.3 das AMF-Prüfprogramm durchlaufen. Mit zwei Millionen Zyklen verspricht der Hersteller bei dieser Baureihe eine hohe Laufleistung.

Fangeinzug oder Normschraube optional
Die neuen Spannmodule sind mit den Fangeinzug-Nippeln und den passenden Fangnippelschrauben ausgestattet. Das gewährleistet immer den richtigen Einzug, auch wenn das Werkstück oder die Platte schräg angesetzt werden. Für die automatisierte Beladung mittels eines Roboters oder Beladesystems kann diese AMF-Besonderheit entfallen. Dann kann alternativ die Normschraube DIN 7991 bzw. ISO 10642 (Senkschraube mit Innensechskant) verwendet werden. In beiden Varianten wird eine formschlüssige Verriegelung erreicht.
