Absolutes Messgerät für Schleifmaschinen

PROTOMAR 300 von Marposs

Mit Protomar 300 hat Marposs ein Messgerät entwickelt, das in Echtzeit die Kontrolle von Werkstücken mit Mehrfachdurchmessern durchführt. Dazu gehören Radachsen, Laminierwalzen und Wellen für Windkraftmotoren.

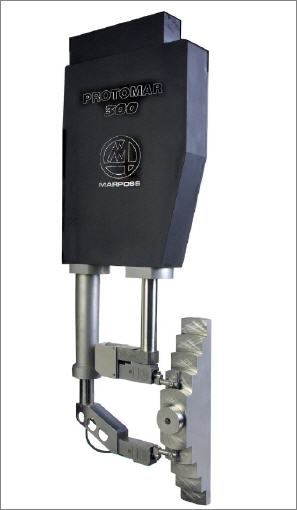

PROTOMAR 300 von Marposs


Die Messung während des Schleifvorgangs bezieht sich auf eine einzige Kalibrierung, sodass keine Einstellmeister für jeden zu schleifenden Durchmesser erforderlich sind. Protomar besteht aus einem Körper, in dem die Bewegungsteile untergebracht sind, sowie aus zwei Zellen, die die Messung über Messtaster aufnehmen.

Der Durchmesser ist das Ergebnis der Kombination der Messung der Zellen und der Position der inkrementalen Messwertgeber. Die Steuer- und Verarbeitungseinheit maximiert die Bewegungsgeschwindigkeit der Zellenarme, um die Nebenzeiten beim Öffnen und Schließen zu reduzieren. Die selbsttätige Positionierung der beiden Messtaster auf dem Werkstück und der mechanische Aufbau des Messkopfs mit geschlossener Regelschleife sind die unerlässlichen Voraussetzungen, um Präzision, Flexibilität sowie konstante Leistungen unter den typischen Arbeitsbedingungen an Schleifmaschinen zu garantieren.

Neben den Funktionen zur Kontrolle des Bearbeitungszyklus verarbeitet dieselbe Einheit nach Abschluss des Schleifvorgangs das Durchmesserprofil und zeigt über eine polare Grafik die Form des Werkstücks, seine Position gegenüber dem berechneten idealen Profil sowie die Überschreitung der Annahmegrenzen an.

Zusammenfassend garantiert Protomar für zylindrische Schliffe an großen Werkstücken Folgendes:

  • Präzision und Flexibilität auf jeder beliebigen Oberfläche
  • Langfristig kontinuierliche Leistungen
  • Überwachung des Schleifscheibenverschleißes sowie des Auswucht- und Abrichtprozesses
  • Reduzierung der Zykluszeiten


Mehr Informationen zur Marposs GmbH:

Kontakt  Herstellerinfo
Marposs GmbH
Mercedesstrasse 10
71384 Weinstadt
Tel.: +49 (07151) 20540
Fax: +49 (07151) 2054150
www.marposs.com
