Auf die Bewegung kommt es an
Lineartechnik-Komplettanbieter: MiniTec
25 Jahre Erfahrung in der Lineartechnik, eigene Fertigung, umfangreiche Lagerhaltung und ein kundenorientierter Service: Mit der Lineartechnik legte der deutsche Hersteller MiniTec vor einem viertel Jahrhundert den Grundstein für ein erfolgreiches, weltweit agierendes Unternehmen. Heute zählt MiniTec mit einem kompletten Lineartechnik-Lieferprogramm zu den führenden Anbietern in diesem Bereich: Sowohl Rundführungen, Schienenführungen und Linearmodule einschließlich Antriebe und Steuerungen gehören zum Programm.
 |
 |
 |
|
||
 |
Die Lineartechnik übernimmt zentrale Aufgaben im Maschinen- und Anlagenbau: Linearsysteme setzen Antriebskräfte um und sorgen für Bewegung. Geringe Reibung, Präzision und Stabilität sind die wesentlichen Elemente, die hochwertige Linearsysteme kennzeichnen. Auf die Herstellung, Vertrieb und Service von Lineartechnik spezialisiert ist MiniTec.
Das deutsche Unternehmen begann vor 25 Jahren als kleine Vertriebsgesellschaft für Linearführungen und entwickelte sich zum Komplettanbieter von Profil- und Linearsystemen sowie zum Lösungsanbieter im Bereich der Fabrikautomation. Am Standort Waldmohr in Rheinland-Pfalz betreibt MiniTec ein eigenes Linearcenter, das sich mit der konventionellen Lineartechnik aus dem Werkstoff Stahl in Form von Stahlwellen und Schienenführungen beschäftigt.

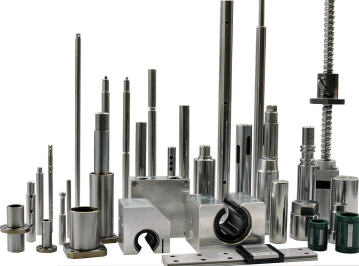

Dort konfektioniert ein erfahrenes Team von Spezialisten auf modernsten Bearbeitungszentren die Führungen für höchste Kundenanforderungen. Ein umfangreicher Vorrat an Präzisionswellen, Schienenführungen in allen gängigen Durchmessern und Werkstoffen sowie komplementäre Linearkugellager, Wellenböcke und Wellenunterstützungen sind ständig vorrätig und ermöglichen schnelle Reaktionszeiten. Zahlreiche Kunden schätzen daher MiniTec als zuverlässigen, technischen Dienstleister, der kürzeste Lieferzeiten garantiert.
Umfangreiche Auswahl in allen Größen
Für Rundführungen kann der Kunde aus einem Sortiment von mehr als 300 verschiedenen Typen Linearkugellager auswählen. Das Programm beginnt mit Miniaturbüchsen von drei Millimeter Bohrung und reicht bis zu Großlagern mit maximal 150 Millimeter Bohrung. Außer den Standardbaureihen sind die Linearkugellager in den Ausführungen Tandem, mit Mittel- oder Seitenflansch und als Drehmoment-Kugelbüchsen ab Lager lieferbar.
Die Linearlager bis Bohrungsdurchmesser 50 Millimeter können in Verbindung mit dem umfangreichen Gehäuseprogramm zu Gehäuseeinheiten kombiniert werden. Neben den Standardgehäusen sind im Programm auch Einheiten mit Flansch, in Tandem- und in Quattro-Ausführung enthalten. Ergänzt wird das Portfolio mit Balgabdeckungen und Lagereinheiten für Kugelumlauf- oder Trapezspindeln. Die Montage zu einsatzfertigen Modulen, einschließlich Anwendungsprogramm, übernimmt das Automatisierungsteam im benachbarten Werk in Schönenberg-Kübelberg, dem Hauptsitz von MiniTec.
Klein, kompakt und leistungsstark
Moderne Automatisierungslösungen benötigen immer kleinere und kompaktere Linearführungen. Diese Anforderungen deckt MiniTec mit der Miniaturserie MR ab. Diese Schienenführungen sind lieferbar ab Größe MR 3 mit einer Gesamthöhe von lediglich vier Millimeter Größe. Diese Baureihe ist verfügbar bis Größe MR 15 mit 16 Millimeter Bauhöhe. Alle Führungen der Miniaturserie sind aus korrosionsarmen Edelstahl hergestellt.
Für größere Belastungen und Verfahrwege sind die Baureihen AR und HR 15 bis 35 mit austauschbaren Laufwagen ausgelegt. Diese Schienenführungen sind alle mit wartungsfreier Langzeitschmierung ausgeführt. Sie sind geeignet für Geschwindigkeiten bis fünf Meter pro Sekunde.
Lineartechnik ergänzt Profilsystem
Das bewährte Profilsystem von MiniTec umfasst ebenfalls ein breites Spektrum an Linearführungen. Diese Führungen sind alle aus den Komponenten des Profilsystems entwickelt und mit dem System kompatibel. Die von MiniTec verfolgte konsequente Einhaltung des Baukastenprinzips gilt auch für die Linearmodule aus dem Aluminiumbaukasten. Mit dem Systembaukasten für Linearachsen lassen sich mehr als 90 Prozent aller Anwendungsfälle mit Stückgewichten bis 50 Kilogramm abdecken. Entsprechend der Anwendung kann der Konstrukteur aus drei Grundbaugruppen von Laufrollenführungen auswählen: LR 6, LR 12 und LR 16.
Die Führungswellen aus gehärtetem Präzisionsstahl Cf53 oder X105CrMo17 mit Durchmesser 6, 12 oder 16 Millimeter werden mit einem speziellen Wellenträgerprofil auf den Systemprofilen des Profilsystems befestigt. Alle Wellenträger können mit allen Profilen kombiniert werden, so dass für jede denkbare Anwendung die beste Lösung möglich ist. Mit diesem System lassen sich auch sehr lange Führungen bis 30 Meter realisieren. An den seitlichen Nuten in den Profilen lassen sich erforderliche Sensoren befestigen und einfach justieren. Optional sind auch Balgabdeckungen für diese Führungen lieferbar.
Für hohe Belastungen und Genauigkeiten sind die Linearmodule LMZ und LMS vorgesehen. Diese Führungen mit den gleichen Rastermaßen wie der gesamte Systembaukasten basieren auf hochgenauen Schienenführungen, die in ein Profilsystem integriert sind. LMZ wird mit Zahnriemen angetrieben, während LMS mit Kugelumlaufspindeln mit 5, 10 oder 16 Millimeter Steigung bestückt ist. Der Führungsschlitz bei beiden Baureihen durch ein Stahlband oder den Zahnriemen abgedeckt damit die Führung und die Spindel sicher vor Verschmutzung geschützt sind. Dem Techniker und Konstrukteur gibt MiniTec für die Planung das Werkzeug CADmenu an die Hand.
Die Software übernimmt die Auswahl des passenden Laufwagens, die Berechnung von Durchbiegung und Belastungsgrenzen, Zahnriemenlänge sowie die Festlegung der Umlenkungen für Zahnriemenantriebe mit der Motorbefestigung. Mit Hilfe des umfangreichen Baukastensystems lassen sich Portalsysteme, Pick-and-Place-Umgebungen, einfache Handlingsaufgaben oder auch hochgenaue Prüfungsaufgaben, beispielsweise für die Elektronikindustrie, einfach und wirtschaftlich realisieren.
Mehr Informationen zu Minitec:
 |
MiniTec GmbH & Co. KG |
|
MiniTec Allee 1 |
|
66901 Schönenberg-Kübelberg |
|
Tel.: +49 (0) 63 73 / 81 27-0 |
|
Fax: :+49 (0) 63 73 / 81 27-20 |
|
E-Mail: info@minitec.de |
|
www.minitec.de |
