CFK-Spindelschlitten für Werkzeugmaschinen
Konstruktion zum Patent angemeldet

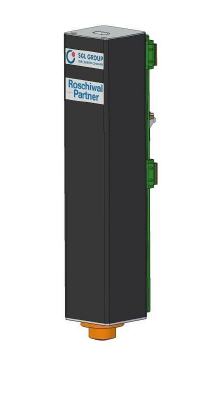

Die Augsburger Ingenieurgesellschaft Roschiwal + Partner Ingenieur GmbH präsentiert erstmals einen Spindelschlitten für Werkzeugmaschinen auf CFK-Basis. Das gemeinsam mit der SGL Group entwickelte Bauteil senkt das Gewicht von 165 Kilogramm (Spindelschlitten aus Guss samt Spindel) auf 50 Kilogramm.
Die Gewichtsersparnis sorgt je nach Anforderung für bessere Beschleunigungs- beziehungsweise Verzögerungswerte und ermöglicht eine geringere Antriebsleistung bei kompakter Bauweise der Antriebe. Darüber hinaus entlastet das verringerte Massenträgheitsmoment neben den Führungen alle nachgelagerten Baugruppen wie Kreuzschlitten, Querbalken oder Maschinenständer. Ein entsprechendes Downsizing der Antriebe in der Leistung und bei den Einbaumaßen senkt den Bedarf an Energie und Material und kann somit einen nennenswerten Beitrag zum Konzept einer "grünen Maschine" leisten.
Die Kohlefaserlagen, aus denen die Spindelschlitten gebacken wird, sind nach den unterschiedlichen Kraftflüssen ausgerichtet, die auf den Spindelschlitten einwirken. Er ist ein extrem biege- und torsionssteifes Vierkantrohr mit einem Hartschaumkern, der zunächst für die exakte Formgebung der CFK-Lagen und später im Betrieb für die notwendige Dämpfung sorgt. Die gesamte Konstruktion ist zum Patent angemeldet und steht stellvertretend für die Innovationskraft im deutschen Werkzeugmaschinenbau.
