DFC-Schaftfräser für CFRP-Verbundwerkstoffe
Verschleiß stark reduziert
Die erfolgreiche Bearbeitung von CFRP-Verbundwerkstoffen stellt neue Anforderungen an Zerspanungswerkzeuge, insbesondere im Hinblick auf Verschleißfestigkeit und Verringerung der Gratbildung an den Werkstücken nach der Bearbeitung. Um das primäre Problem, die Verschleißfestigkeit, anzusprechen, wurde von Mitsubishi Materials ein neues CVD-Beschichtungsverfahren entwickelt, welches feine und sehr glatte Diamantschichten auf einem feinkörnigen Hartmetallsubstrat bildet.
Die neue Beschichtung gewährleistet, dass die VHM-Schaftfräser außergewöhnlich glatt sind, um den Abrieb und die Reibung – und damit die Schneidtemperaturen – zu reduzieren und gleichzeitig die Spanabfuhr zu beschleunigen. In Tests mit einem neuen DFC-Schaftfräser Durchmesser 10 mm bei einer Schnittgeschwindigkeit von 200 m/min und einem Vorschub von 80 mm/min (0,03 mm/Zahn) konnte man feststellen, dass der Flankenverschleiß gegenüber herkömmlichen Schaftfräsern für CFRP-Verbundwerkstoffen um die Hälfte reduziert wurde.
Die feine Multi-Layer-Diamantschicht bietet einen weiteren wichtigen Vorteil für diese Werkzeuge: eine scharfe Schneide. Die durch die Beschichtung geschützte Schneide behält ihre Schärfe und verbessert, in Kombination mit einer geeigneten Werkzeuggeometrie, die Oberflächenbeschaffenheit und verringert die Gratbildung an den Werkstücken.

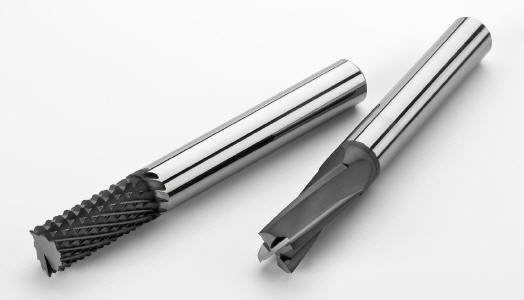

Zwei verschiedene Fräsertypen gehören zum DFC-Sortiment. Ein Schruppwerkzeug (DFC-JRT) mit Schruppprofil sorgt für einen verminderten Schnittwiderstand, der wiederum die Schneidtemperaturen reduziert und das Risiko der Schichtentrennung verringert. Neben diesem Schruppwerkzeug wird ein Schlichtwerkzeug angeboten, DFC-4JC. Dabei handelt es sich um einen Schaftfräser mit vier Schneiden, einem sehr kleinen Spiralwinkel und einer widerstandsarmen Schneide. Beide Typen sind in der Standardausführung von Durchmesser 6 bis 12 erhältlich. Maßanfertigungen sind jedoch auch lieferbar, einschließlich Werkzeuge mit internen Kühlmittelkanälen.
Mehr Informationen zun MITSUBISHI MATERIALS:
 |
MITSUBISHI MATERIALS CORPORATION |
|
MMC HARTMETALL GMBH |
|
Comeniusstraße 2 |
|
40670 Meerbusch |
|
Tel. +49 2159 91890 |
|
Fax +49 2159 918966 |
|
E-Mail: admin@mmchg.de |
|
www.mmc-hardmetal.com |
|
www.mitsubishicarbide.com |
