Ermöglicht den Zugang zum Werkstück von unten
Rexroth-Transfersystems TS 5

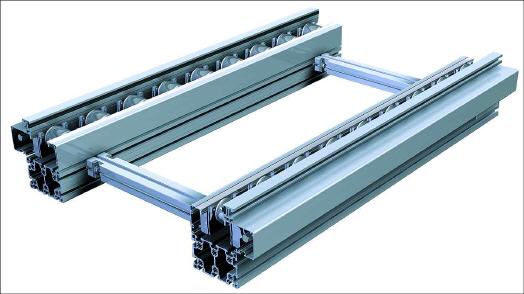

Das Rexroth-Transfersystem TS 5 bringt schwere Lasten bis zu 300 Kilogramm schnell und wirtschaftlich auf die Strecke. Jetzt stellt Rexroth als neues Standardmodul eine offene Strecke zur Verfügung, durch die das Werkstück von unten zugänglich ist. Anwender können sowohl Hub-/ Drehstationen als auch kundenspezifische Positioniereinheiten einsetzen. Auch automatisierte Bearbeitungsprozesse wie Schraub- und Prüfstationen an der Unterseite des Werkstücks sind direkt in den Transportfluss integrierbar. Somit steigert das durchgängige System die Effizienz des Lastentransfers.
Das Transfersystem TS 5 mit Königswelle bietet wartungsfreien Betrieb, geräuscharmen Lauf und hohe Energieeffizienz dank eines guten Wirkungsgrads. Je nach Werkstückgröße können Kunden den Rollenförderer in den Systembreiten 455, 650 und 845 Millimeter wählen. Das System ist so aufgebaut, dass ein Abzweigen auch über die Antriebsseite hinweg nach links oder rechts möglich ist, was die Projektierung stark vereinfacht.
Die Produkte werden entweder auf Werkstückträgern oder unmittelbar auf einer Rollenbahn transportiert. Die neue offene Strecke bietet einen hohen Freiraum zur direkten Einbindung automatisierter Prozesse. Statt der bisher notwendigen Speziallösungen steht Anwendern mit der offenen Strecke jetzt ein Standardmodul zur Verfügung. Für den Werkstückträger-Transport werden dabei beidseitig gelagerte kurze Rollen eingesetzt, so dass die Stabilität des Systems gewährleistet ist.
Das Antriebskonzept lässt dem Anwender viel Spielraum für maßgeschneiderte Lösungen: Die offene Strecke kann mit einseitiger oder beidseitiger Königswelle ausgestattet werden. Der einseitige Antrieb bietet bis zu einem Werkstückträgergewicht von 200 Kilogramm eine besonders wirtschaftliche Lösung. Bei schwereren Anwendungen oder stark außermittiger Schwerpunktlage garantiert der beidseitige Antrieb den sicheren Transport.
Anwender können ihr spezifisches System mit offenen und geschlossenen Strecken in kurzer Zeit leicht zusammenstellen. Hierzu enthält die Rexroth-Projektierungssoftware MTpro sämtliche Komponenten des TS 5-Baukastens als 3D-Modelle. Weitere Planungssicherheit bieten die definierten Schnittstellen, indem sich alle Teile beliebig miteinander kombinieren lassen. Die robuste Konstruktion des TS 5 ermöglicht Anwendungen in rauen Umgebungen bis hin zur Zerspanung.
Mehr Informationen zur Bosch Rexroth AG:
 |
Bosch Rexroth AG |
|
Maria-Theresien-Str. 23 |
|
97816 Lohr am Main |
|
Telefon: +49 (0)9352-18 0 |
|
Fax: +49 (0)9352-18 3972 |
|
E-Mail: info@boschrexroth.de |
|
www.boschrexroth.com |
