Metallschweißen mit Ultraschall
PowerWheel läßt Branche aufhorchen
Die Telsonic AG hat ein neues Metallschweißverfahren mit neuartigem Bewegungsmuster entwickelt. Mit der ‚PowerWheel’ Technologie können wesentlich größere Kräfte und Leistungen in die Schweißung eingeleitet werden. Dadurch lassen sich bei Litzenverbindungen die Schweißknoten höher und um bis zu 30 Prozent schmaler schweißen, ohne an Festigkeit zu verlieren. Ebenso lassen sich die dickeren Terminal-Terminal Verbindungen mit großer Festigkeit schweißen.
 |
 |
 |
|
||
 |
„Mit unserer neuen PowerWheel Technologie können Anwender beim Metallschweißen Material, Bauraum und Kosten einsparen“, verspricht Axel Schneider. „Weil wir mit dem neuen Metallschweißverfahren wesentlich mehr Energie in die Schweißung einbringen können, werden die Knoten deutlich höher verdichtet und damit fester“, so der Abteilungsleiter der Telsonic AG.
Das neue Metallschweißverfahren für Kupfer, Aluminium, Nickel, Bronze, Messing und weitere Mischkombinationen verwendet ein neuartiges Bewegungsmuster für die Sonotrode, die durch einen Torsionalschwinger angeregt wird, der im 90 Grad-Winkel angebracht ist. Die Schweißbewegung erfolgt in einer wiegenden Abrollbewegung direkt in der Schweißung. Dadurch ist die maximale Amplitude immer in der Mitte der Schweißfläche und die Leistung kann punktgenau eingebracht werden.

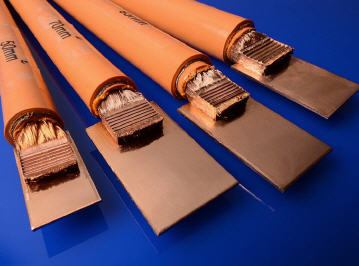

Mit PowerWheel können zurzeit Kupferleitungen bis 160 mm2 und Aluminiumleitungen bis 200 mm2 Querschnitt zuverlässig und prozesssicher geschweißt werden. Eine Schweißung von 120 qmm-Aluminiumleitung ist beispielsweise nur 22 mm breit. Das ist weltweit einzigartig.
Höhere Kräfte und Leistungen direkter einleiten
Durch die völlig neuartige Bauweise der Sonotrode und die wiegende Schweißbewegung können mit bis zu 10 kN Schweißdruck wesentlich höhere Kräfte und mit bis zu 13 kW Leistung wesentlich mehr Energie in die Schweißung eingeleitet werden. Gerade beim Schweißen von Terminals lassen sich durch das neue Verfahren viel höhere Festigkeiten erreichen. Beim Verschweißen von Litzen und Seilen dagegen können die Knoten schmaler und höher gestaltet werden, ohne an Festigkeit einzubüßen.
Erste Anwender berichten von bis zu 30 Prozent schmaleren Knoten bei gleicher oder höherer Festigkeit. Mit den schmaleren Schweißknoten sind enorme Material- und Platzeinsparungen bei Kontakten und Terminals möglich. Darüber hinaus kann die Isolierung der Verbindungen einfacher gestaltet werden. Diese Vorteile haben bereits das Interesse von Automobilherstellern geweckt.
Automobilbranche bereits hellhörig
Einzigartig ist die Zugänglichkeit zur Schweißzone mit 100 mm und mehr. Weil durch die offene Bauweise die Zugänglichkeit außerdem von allen vier Seiten möglich ist, sind Anwender deutlich flexibler in der Zuführung von Leitungen und Kontaktteilen sowie in der Einbindung des neuen Schweißverfahrens in den gesamten Fertigungsprozess. Die ‚PowerWheel’-Basismaschine von Telsonic leistet 6,5 kW und kann nachträglich jederzeit auf 13 kW aufgerüstet werden.
