Präzisionssenken mit Micro-Limit
Auch für automatische Einheiten geeignet
Hochgenaue Senkungen mit absoluter Wiederholgenauigkeit in Winkel und Schnitttiefe erreichen nur leistungsfähige Präzisionswerkzeuge wie das Cogsdill Micro-Limit. Damit stellt der Werkzeugspezialist Kempf aus Reichenbach an der Fils der metallverarbeitenden Industrie eine vielseitige Lösung zur Verfügung.

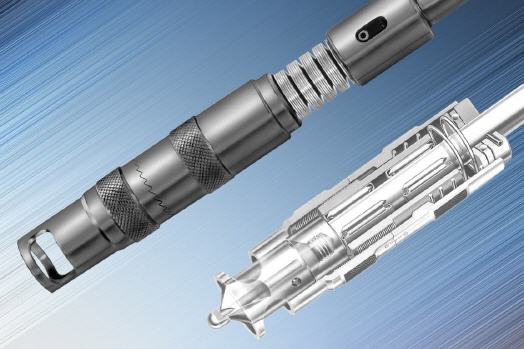

Das Micro-Limit ist ein Präzisions-Senkwerkzeug mit einem Führungszapfen, einem Senker und einer verstellbaren Tiefenkontrollvorrichtung. Die Handhabung ist einfach und problemlos auch ohne spezielle Anwenderkenntnisse durchzuführen: Der Zerspaner stellt die genaue Bohrtiefe ein und schraubt den gewünschten Senker und Führungszapfen ein, um exakte und wiederholbare Ergebnisse zu erzielen. Der Führungszapfen verleiht dem Werkzeug in der Bohrung optimale Stabilität. Nun fährt das Werkzeug bis auf Anschlag ein und erzeugt dabei immer eine präzise Senkung am Werkstück.
Peter Hedrich, Geschäftsführer der Kempf GmbH: „Der Micro-Limit-Senker wurde konstruiert für die Herstellung von präzisen Senkungen. Dazu wird der Schnittdruck axial und radial über das Planlager und das Radiallager aufgefangen und ermöglicht somit eine einwandfreie Bearbeitung und lange Werkzeugstandzeiten.“
Das Micro-Limit ist vielseitig und leicht auf allen Arten von Maschinen anzuwenden. Die Einstellungen werden manuell mit dem gerändelten Einstellring vorgenommen, der die gewünschte Senktiefe und damit die Fasengröße definiert.
Breites Anwendungsspektrum
Das Micro-Limit lässt sich in Schritten von 0,025 mm einstellen. Eine Auswahl an austauschbaren Senkern und Führungszapfen sind als Standard erhältlich: Drei Typen decken eine große Anzahl an Lochgrößen ab, wobei Bohrungen von 3,17 - 12,7 mm Standard sind. Kempf bietet Senkköpfe in drei Standardwinkeln an. Spezialwinkel und beschichtete Senker sowie Zwischengrößen und Sonderwerkzeuge für spezielle Anwendungen sind auf Anfrage erhältlich.
Mit Überlaufvorrichtung Werkstückstärken ausgleichen
Kempf bietet das Micro-Limit auch mit einer Überlaufvorrichtung an, die in das Standardwerkzeug mit 300- oder 400-Grundkörper eingebaut wird. Dadurch lässt sich das Werkzeug ideal auf automatischen Einheiten anwenden. Denn durch die Überlaufvorrichtung werden unterschiedliche Werkstückstärken und Toleranzschwankungen ausgeglichen. Das gewährleistet, dass die Maschinenspindel nicht beschädigt wird. Daher vereinfacht das Micro-Limit mit Überlaufvorrichtung auch das Arbeiten auf Mehrspindelmaschinen.
Peter Hedrich: „Mit dem Hoch-Präzisions-Senker Micro-Limit erhält die metallverarbeitende Industrie ein Werkzeug mit breitem Anwendungsspektrum. Durch die hochgenauen Grundkörper, Führungszapfen sowie Tiefeneinstellung sind extreme Wiederholgenauigkeiten zu erzielen. Und durch die optionale Überlaufvorrichtung lässt sich das Micro-Limit optimal an die Anforderungen von automatischen Einheiten anpassen.“
Mehr Informationen zur Kempf GmbH:
 |
Kempf GmbH |
|
Leintelstraße 8 |
|
D-73262 Reichenbach/Fils |
|
Tel.: + 49 (0) 71 53 - 95 49 -0 |
|
Fax: + 49 (0) 71 53 - 95 49 -49 |
|
E-Mail: team@kempf-tools.de |
|
www.kempf-tools.de |
