Röhms elektrisch betriebene Lünette
Alternative zur Hydraulik und Pneumatik

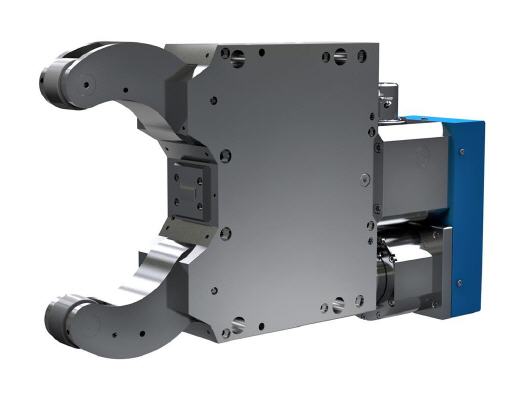

Eine Elektro-Lünette zur sicheren Bearbeitung langer Werkstücke zeigten die Spannexperten von Röhm erstmals auf der EMO 2011. Die Neuentwicklung, die in Dreh- und Schleifmaschinen auch nachgerüstet werden kann, wird von einem Servomotor angetrieben und arbeitet völlig ohne Hydraulik. Modernste Regelungstechnik sorgt in Kombination mit präziser Mechanik für einen energiesparenden Einsatz, der sich über die Maschinensteuerung anwenderfreundlich bedienen lässt.
Auf dem konsequenten Weg zu einer hydraulikfreien Maschine hat Röhm eine weitere Lücke geschlossen. Deren neue, auf der EMO erstmals gezeigte Elektro-Lünette wird durch einen serienmäßigen Servomotor angetrieben, der die Spannkraft selbsthemmend aufbaut. Damit lassen sich lange Werkstücke wie Wellen, Achsen oder Spindeln in Dreh- oder Schleifmaschinen sicher abstützen und spannen. Auch für die Bearbeitung von Stirnseiten oder wenn aus anderen Gründen keine Zentrierspitze eingesetzt werden kann, nimmt die in C-Form gestaltete Lünette Werkstücke mit einem Durchmesser von 15 bis 170 mm auf.
Der elektrische Antrieb, der über den mittigen auf die beiden äußeren Spannarme wirkt, verfügt über eine Spannkraftsicherung mittels Energiespeicher. Eine Kraft- und Huberkennung durch Sensoren überwacht die Öffnungs- und Spannvorgänge. Dabei wird die Position, in der die Spannarme das Werkstück berühren, als Ausgangspunkt zur Steuerung für das Federpaket benützt. Das Federpaket wird über einen fest vorgegebenen Weg auf die gewünschte Spannkraft vorgespannt und fungiert dabei auch als Kraftspeicher.
Die in bewährter Art über klassische Kurvenscheiben geführte Bewegung der äußeren Spannarme wird über den mittigen Spannarm betätigt, indem die rotierende, elektrische Antriebsenergie mittels einer Rollenspindel in eine axiale Linearbewegung umgewandelt wird. Dieser Vorgang läuft hochpräzise, prozesssicher und wiederholgenau ab. Alle Funktionen lassen sich in die Maschinensteuerung einbinden. Die Neuentwicklung bietet somit eine hochinteressante Alternative zu hydraulisch oder pneumatisch betätigten Produkten.
Auf dem Weg zur hydraulikfreien Maschine
Die neue Elektro-Lünette ist Bestandteil des zukunftsweisenden Programms „e-QUIPMENT by RÖHM“. Unter dieser Bezeichnung werden von Röhm energiesparende Produkte entwickelt, die bereits heute eine hydraulikfreie Werkzeugmaschine möglich machen. Die Komponenten zeichnen sich unter anderem dadurch aus, dass Energie nur dann abgerufen wird, wenn sie wirklich benötigt wird. 2010 wurde das Unternehmen für die Entwicklung eines Elektrospannkopfes mit einem Innovationspreis ausgezeichnet.
Mehr Informationen zur Röhm GmbH:
 |
Röhm GmbH Sontheim |
|
Heinrich-Röhm-Str. 50 |
|
89567 Sontheim |
|
Tel.: +49 7325 16-0 |
|
Fax: +49 7325 16492 |
|
www.roehm.biz |
